Úpravy nástrojov Rolleri
MODIFIKOVANÉ UPÍNACIE PROFILY
Rolleri horné nástroje typu R1, R2 a R3 možno po úprave upínania používať aj na iných typoch ohraňovacích lisov
- Presné brúsenie (tolerancia +/-0,01 mm)
- Dokonalá súbežnosť
HORNÉ NÁSTROJE TYPU R1
OT
Pre upínací systém Amada
| 835 mm | 32.87" |
| 415 mm | 16.34" |
| 805 mm | 31.69" |
A1
Dodatočná drážka 8.4 x 3.5 mm (0.33 x 0.14 in) pre pneumatický upínací systém
| 835 mm | 32.87" |
| 415 mm | 16.34" |
| 805 mm | 31.69" |
A6
Dodatočná drážka 8.4 x 3.5 mm (0.33 x 0.14 in) pre R3, Bystronic-Beyeler Euro, Safan
| 835 mm | 32.87" |
| 415 mm | 16.34" |
| 805 mm | 31.69" |
A7
Dodatočná drážka 8.4 x 3.5 mm (0.33 x 0.14 in) a skrátený upínací profil pre R3, Bystronic-Beyeler Euro, Safan
| 835 mm | 32.87" |
| 415 mm | 16.34" |
| 805 mm | 31.69" |
A8
Drážka pre hydraulický upínací systém Gasparini
| 835 mm | 32.87" |
| 415 mm | 16.34" |
| 805 mm | 31.69" |
A41
| 835 mm | 32.87" |
| 415 mm | 16.34" |
| 805 mm | 31.69" |
A42
| 835 mm | 32.87" |
| 415 mm | 16.34" |
| 805 mm | 31.69" |
A43
Plochá drážka pro segmentované horné nástroje
| 835 mm | 32.87" |
| 415 mm | 16.34" |
| 805 mm | 31.69" |
HORNÉ NÁSTROJE TYPU R2
Príklad 1
Modifikácia horného nástroja typu R2 s plochou tlaku na ramená
Príklad 2
Modifikácia horného nástroja typu R2 s plochou tlaku na hlavu
Príklad 3
HORNÉ NÁSTROJE TYPU R3
Príklad 1
Príklad 2

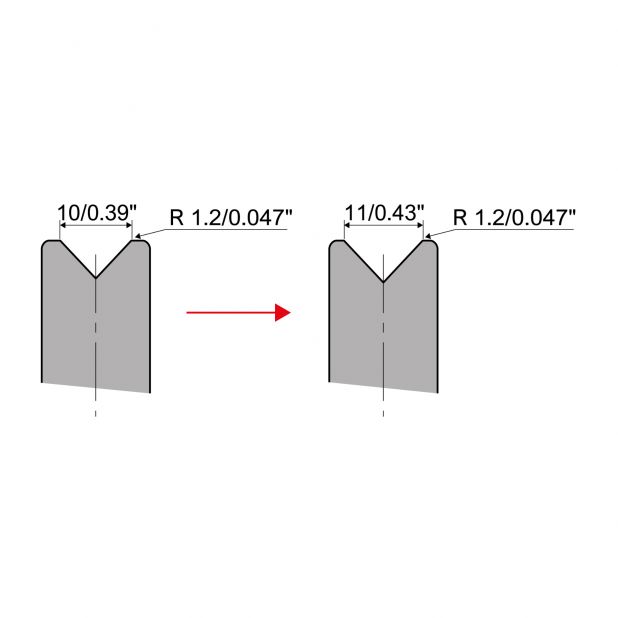

Modifikácia drážky "V"
Modifikácia drážky "V"
- Individuálne modifikácie spodných nástrojov
- Výroba podľa vašej špecifikácie

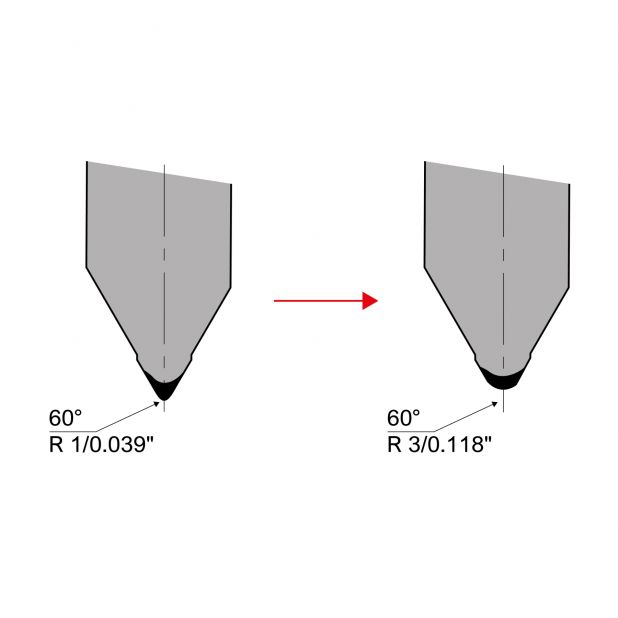

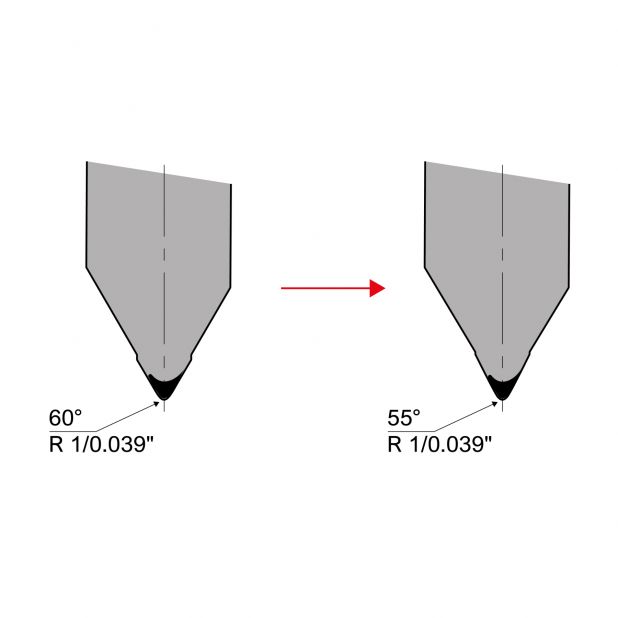

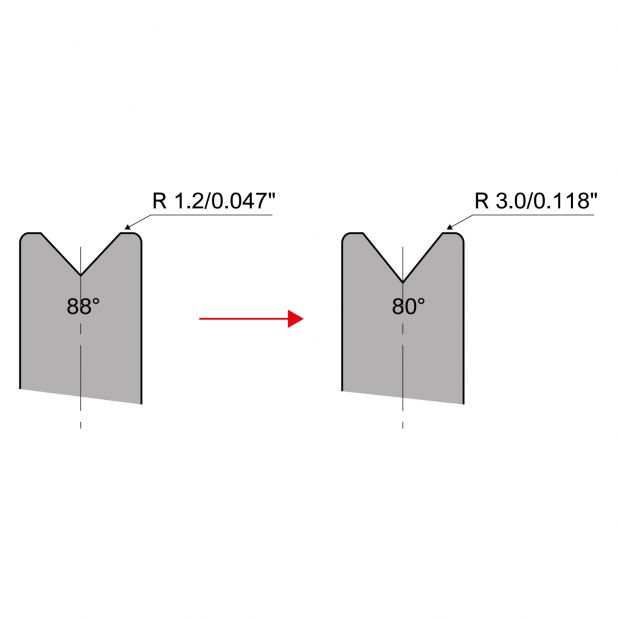

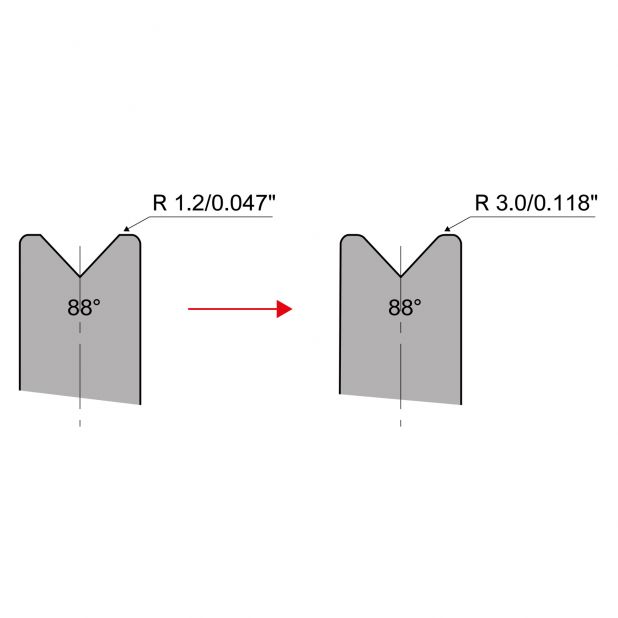

Radius and angle modification
Rollleri ponúka možnosť modifikácie rádiusu a uhla nástroja. V niektorých situáciách je dôležité, aby horný nástroj mohol zväčšiť rádius pre lepšie rozloženie tlaku a aby sa predišlo zárezom na obrábanom materiáli. Pri spodných nástrojoch znamená možnosť zväčšenia drážky "V" redukciu oterov na vonkajšej strane obrábaného materiálu. Pre lepšie vedenie ohybu a hladký návrat je dobré mať možnosť meniť uhol horného a spodného nástroja.
Výroba podľa vašej špecifikácie.
Modifikované upínacie profily
Na základe vašej požiadavky je možné do základne spodného nástroja vyfrézovať drážku a vložiť do nej iné upínanie, aby sa spodný nástroj mohol používať s iným upínacím systémom. Vďaka tejto úprave nie je potrebné vyrábať špeciálne nástroje a je tak možné prispôsobiť všetky spodné nástroje typu R1 na spodné nástroje s iným upínaním. Na spodný nástroj sa vyfrézuje drážka a nasadí sa upínací profil, ktorý zodpovedá typu upevnenia na spodnom stole. Spodný nástroj je dokonale zarovnaný a vyzerá ako jednoliaty kus.
A30
Drážka - upínací profil: 13 x 30 mm (0.51 x 1.18 in) pre typ R2 a R3
| 835 mm | 32.87" |
| 415 mm | 16.34" |
| 805 mm | 31.69" |
A31
Drážka - upínací profil: 12 x 29 mm (0.47 x 1.14 in) pre typ R4
| 835 mm | 32.87" |
| 415 mm | 16.34" |
| 805 mm | 31.69" |
A32
Drážka - upínací profil: 12.7 x 29 mm (0.50 x 1.14 in) pre typ R4
| 835 mm | 32.87" |
| 415 mm | 16.34" |
| 805 mm | 31.69" |
A44
Drážka - upínací profil: 55 x 55 mm (2.17 x 2.17 in) pre typ RX EHT
| 835 mm | 32.87" |
| 415 mm | 16.34" |
| 805 mm | 31.69" |
A45
Drážka - upínací profil: 35 x 55 mm (1.38 x 2.17 in) pre typ RX Weinbrenner
| 835 mm | 32.87" |
| 415 mm | 16.34" |
| 805 mm | 31.69" |
AX
Individuálna veľkosť drážky a upínania pre iné systémy
| 835 mm | 32.87" |
| 415 mm | 16.34" |
| 805 mm | 31.69" |
A60
Základňa pre spodný nástroj R1: M103.80.125 - M130.80.160 - M195.70.200
| 835 mm | 32.87" |
| 415 mm | 16.34" |
| 805 mm | 31.69" |
A90
Základňa pre: M195.70.200 R1 - RVM90-4 Rolla-V spodný nástroj
| 835 mm | 32.87" |
| 415 mm | 16.34" |
| 805 mm | 31.69" |
Drážky na spodných nástrojoch
Frézovanie drážok spodných nástrojov na použitie s inými typmi ohraňovacích lisov
A28
Drážka pre držiak spodného nástroja
| 835 mm | 32.87" |
| 415 mm | 16.34" |
| 805 mm | 31.69" |
A29
Frézovanie drážok podľa vašich požiadaviek
| 835 mm | 32.87" |
| 415 mm | 16.34" |
| 805 mm | 31.69" |
