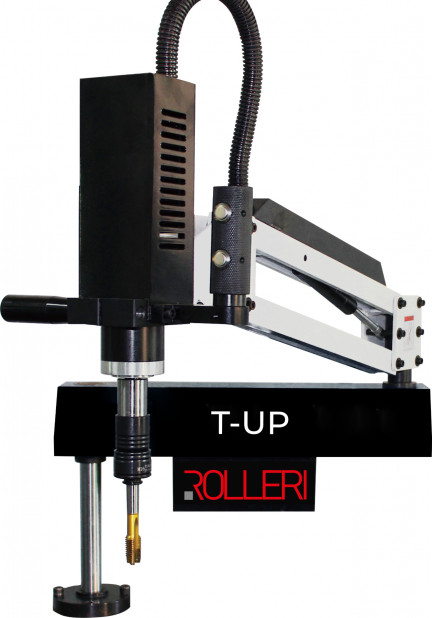

T-UP EL Z1100 | POWER LINE

kód Rozmery povlak Cena
T-UP EL Z1100 M2-M8 6 bushes from M2 to M8 Vertical head
T-UP EL Z1100 M2-M8 UH 6 bushes from M2 to M8 Universal head
T-UP EL Z1100 M3-M12 6 bushes from M3 to M12 Vertical head
T-UP EL Z1100 M3-M12 UH 6 bushes from M3 to M12 Universal head
T-UP EL Z1100 M3-M16 6 bushes from M3 to M16 Vertical head
T-UP EL Z1100 M3-M16 UH 6 bushes from M3 to M16 Universal head
  • POPIS
  • VLASTNOSTI
  • PRÍLOHY

Elektrický závitořez, prevedení Z\", pracovná rádius = 1100mm, 6 závitořezných čelistí, vertikální nebo univerzální hlava.

Vertikálna hlava

Smer závitu vertikálne
Hlava vertikálne

Motor je namontovaný priamo na ramene a závity možno vŕtať len vertikálne (zhora nadol).

Univerzálna hlava

Smer závitu Vertikálne a horizontálne
Hlava Univerzálny

Univerzálne hlavy UH60 (< M16) a UH80 (> M16) sa montujú medzi rameno a motor. Toto usporiadanie ponúka väčšiu flexibilitu pri vŕtaní závitov vertikálne, horizontálne alebo v náklone.

Univerzálnu hlavu je možné zakúpiť a dodatočne namontovať.



INFORMÁCIE

Špeciálny systém ovládania tohto modelu T-UP umožňuje nastaviť rýchlosť rezania. Robustná konštrukcia predného ramena zvyšuje stabilitu, čo vedie k vyššej presnosti obrábania.

PRACOVNÝ ČAS

Pneumatické závitorezy tejto modelovej série môžu pracovať 8 hodín bez prerušenia.



T-UP EL Z1100 M2-M8 | T-UP EL Z1100 M2-M8 UH

Kapacita závitov M2-M8 (1/16-5/16”)
Pracovný rádius [mm] 1100
Veľkosť vretena [mm] Φ19
Výkon [kw] 0.8
Otáčky [ot/min] M2-M3 1600
Otáčky [ot/min] M3-M5 1200
Otáčky [ot/min] M5-M8 800

T-UP EL Z1100 M3-M12 | T-UP EL Z1100 M3-M12 UH

Kapacita závitov M3-M12 (1/8-1/2”)
Pracovný rádius [mm] 1100
Veľkosť vretena [mm] Φ19
Výkon [kw] 0.8
Otáčky [ot/min] M3-M5 800
Otáčky [ot/min] M5-M10 500
Otáčky [ot/min] M10-M12 400

T-UP EL Z1100 M3-M16 | T-UP EL Z1100 M3-M16 UH

Kapacita závitov M3-M16 (1/8-5/8”)
Pracovný rádius [mm] 1100
Veľkosť vretena [mm] Φ19
Výkon [kw] 0.8
Otáčky [ot/min] M3-M5 450
Otáčky [ot/min] M5-M10 400
Otáčky [ot/min] M10-M12 200

T-UP EL Z1500 | POWER LINE

Elektrický závitořez, prevedení Z\", pracovná rádius = 1500mm, 6 závitořezných čelistí, vertikální a univerzální hlava.

T-UP EL L1500 | POWER LINE

Elektrický závitořez, prevedení L\", pracovná rádius = 1500mm, 6 závitořezných čelistí, vertikální nebo univerzální hlava.
