T-UP EL T2000 | POWER LINE

kód Rozmery povlak Cena
T-UP EL T2000 M2-M8 6 bushes from M2 to M8 Vertical head
T-UP EL T2000 M2-M8 UH 6 bushes from M2 to M8 Universal head
T-UP EL T2000 M3-M12 6 bushes from M3 to M12 Vertical head
T-UP EL T2000 M3-M12 UH 6 bushes from M3 to M12 Universal head
T-UP EL T2000 M3-M16 6 bushes from M3 to M16 Vertical head
T-UP EL T2000 M3-M16 UH 6 bushes from M3 to M16 Universal head
T-UP EL T2000 M5-M24 6 bushes from M5 to M24 Vertical head
T-UP EL T2000 M5-M24 UH 6 bushes from M5 to M24 Universal head
T-UP EL T2000 M6-M30 6 bushes from M6 to M30 Vertical head
T-UP EL T2000 M6-M30 UH 6 bushes from M6 to M30 Universal head
T-UP EL T2000 M8-M36 6 bushes from M8 to M36 Vertical head
T-UP EL T2000 M8-M36 UH 6 bushes from M8 to M36 Universal head
T-UP EL T2000 M10-M42 6 bushes from M10 to M42 Vertical head
T-UP EL T2000 M10-M42 UH 6 bushes from M10 to M42 Universal head
  • POPIS
  • VLASTNOSTI
  • PRÍLOHY

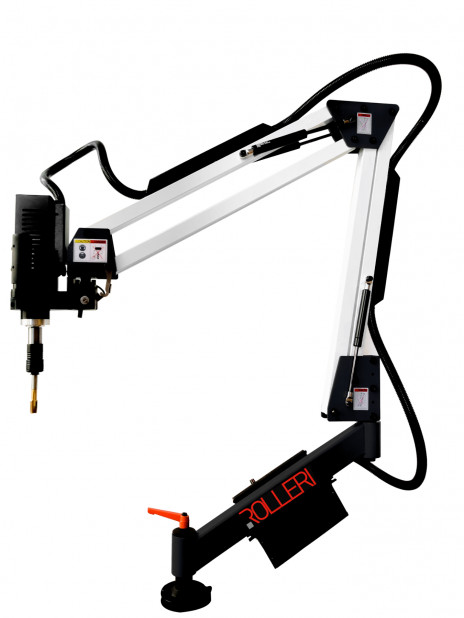

Elektrický závitořez, prevedení T\", pracovná rádius = 2000mm, 6 závitořezných čelistí, vertikální nebo univerzální hlava.

Vertikálna hlava

Smer závitu vertikálne
Hlava vertikálne

Motor je namontovaný priamo na ramene a závity možno vŕtať len vertikálne (zhora nadol).

Univerzálna hlava

Smer závitu Vertikálne a horizontálne
Hlava Univerzálny

Univerzálne hlavy UH60 (< M16) a UH80 (> M16) sa montujú medzi rameno a motor. Toto usporiadanie ponúka väčšiu flexibilitu pri vŕtaní závitov vertikálne, horizontálne alebo v náklone.

Univerzálnu hlavu je možné zakúpiť a dodatočne namontovať.



INFORMÁCIE

Špeciálny systém ovládania tohto modelu T-UP umožňuje nastaviť rýchlosť rezania. Robustná konštrukcia predného ramena zvyšuje stabilitu, čo vedie k vyššej presnosti obrábania.

PRACOVNÝ ČAS

Pneumatické závitorezy tejto modelovej série môžu pracovať 3 hodín bez prerušenia.



T-UP EL T2000 M2-M8 | T-UP EL T2000 M2-M8 UH

Kapacita závitov M2-M8 (1/16-5/16”)
Pracovný rádius [mm] 2000
Veľkosť vretena [mm] Φ19
Výkon [kw] 0.8
Otáčky [ot/min] M2-M3 1600
Otáčky [ot/min] M3-M5 1200
Otáčky [ot/min] M5-M8 800



T-UP EL Z1100 M3-M12 | T-UP EL Z1100 M3-M12 UH

Kapacita závitov M3-M12 (1/8-5/8”)
Pracovný rádius [mm] 2000
Veľkosť vretena [mm] Φ19
Výkon [kw] 0.8
Otáčky [ot/min] M3-M5 800
Otáčky [ot/min] M5-M10 500
Otáčky [ot/min] M10-M12 400

T-UP EL T2000 M3-M16 | T-UP EL T2000 M3-M16 UH

Kapacita závitov M3-M16 (1/8-5/8”)
Pracovný rádius [mm] 2000
Veľkosť vretena [mm] Φ19
Výkon [kw] 1.2
Otáčky [ot/min] M3-M8 450
Otáčky [ot/min] M8-M12 400
Otáčky [ot/min] M12-M16 200

T-UP EL T2000 M5-M24 | T-UP EL T2000 M5-M24 UH

Kapacita závitov M5-M24 (3/19-15/16”)
Pracovný rádius [mm] 2000
Veľkosť vretena [mm] Φ31
Výkon [kw] 2
Otáčky [ot/min] M3-M8 300
Otáčky [ot/min] M8-M12 250
Otáčky [ot/min] M12-M16 100

T-UP EL T2000 M6-M30 | T-UP EL T2000 M6-M30 UH

Kapacita závitov M6-M30 (1/4 - 1-1/4”)
Pracovný rádius [mm] 2000
Veľkosť vretena [mm] Φ31
Výkon [kw] 2
Otáčky [ot/min] M3-M8 250
Otáčky [ot/min] M8-M12 200
Otáčky [ot/min] M12-M16 100

T-UP EL T2000 M8-M36 | T-UP EL T2000 M8-M36 UH

Kapacita závitov M8-M36 (5/16 - 1-3/8”)
Pracovný rádius [mm] 2000
Veľkosť vretena [mm] Φ31
Výkon [kw] 2
Otáčky [ot/min] M3-M8 120
Otáčky [ot/min] M8-M12 100
Otáčky [ot/min] M12-M16 60

T-UP EL T2000 M10-M42 | T-UP EL T2000 M10-M42 UH

Kapacita závitov M10-M34 (3/8 - 1-4/16”)
Pracovný rádius [mm] 2000
Veľkosť vretena [mm] Φ45
Výkon [kw] 2
Otáčky [ot/min] M3-M8 70
Otáčky [ot/min] M8-M12 50
Otáčky [ot/min] M12-M16 30

T-UP EL T2500 | POWER LINE

Elektrický závitořez, prevedení T\", pracovná rádius = 2500mm, 6 závitořezných čelistí M5-M24, vertikální nebo univerzální hlava. Výkon 1,2 Kw.\"…
