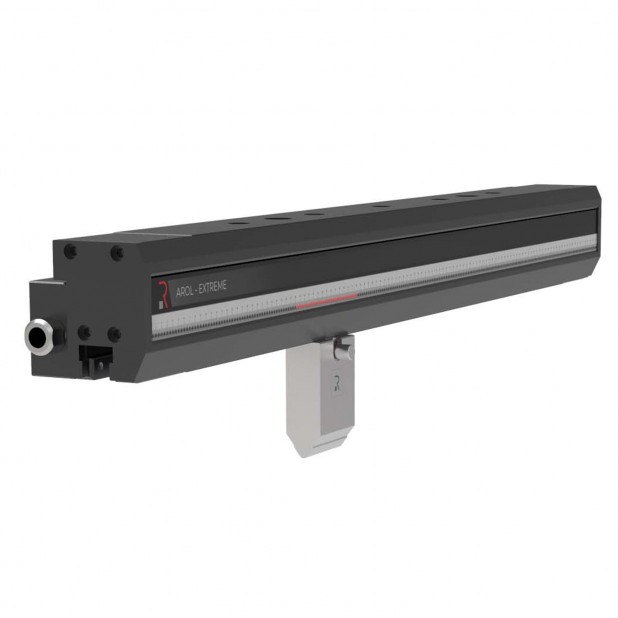

AROL HYD EXTREME

kód Dĺžka Cena
AROL HYD Ext. 1219.2 1219.2 mm
AROL HYD Ext. 1828.8 1828.8 mm
AROL HYD Ext. 2438.4 2438.4 mm
AROL HYD Ext. 3048 3048 mm
AROLHYD EXTREME.2380 2380 mm
AROL HYD Ext. 3657.6 3657.6 mm
AROL HYD Ext. 4267.2 4267.2 mm
AROL HYD Ext. 4876.8 4876.8 mm
AROL HYD Ext. 5486.4 5486.4 mm
AROL HYD Ext. 6096 6096 mm
  • POPIS
  • VLASTNOSTI
  • PRÍLOHY

Hydraulický rýchloupínací systém pre horné nástroje typu R5 (American), dĺžka = 1219-6096 mm, materiál = 42Cr, max. zaťaženie = 2500kN/m

AROL upínacie systémy znamenajú evolúciu systému American. Majú vzhľad dlhej lišty v jednolivom prevedení s novým konštrukčným a estetickým dizajnom. Každý systém AROL je podrobený tepelnému ošetreniu pre dosiahnutie správnej tvrdosti na kontaktných plochách systému s nástrojmi. Podľa potrebnej kapacity si môžete vybrať medzi verziami Power, Supreme a Extreme line. Je dostupných niekoľko dĺžok v rozmedzí od 1219.2 mm (3.608 ft) do 6096 mm (20.131 ft) pre akýkoľvek ohraňovací lis. Týmto systémom si môžete tiež dovybaviť ohraňovací lis s typom upínania R1 pre možnosť upnutia nástrojmi typu American - ohraňovací lis tým získa väčšiu svetlosť, nakoľko pracovná výška systému AROL je iba 80 mm (3.15''). V tomto prevedení si môžete vybrať medzi verziami AWP (pevná) a AWPC s klinmi.
Vzhľad bol vylepšený redukciou celkových rozmerov, umožňujúci lepšie ergonomické využitie a boli pridané LED lišty pre zjednodušenie operácie umiestňovania nástrojov alebo pre signalizáciu toho, či je zariadenie v prevádzke.

SYSTÉM UPÍNANIA HORNÝCH NÁSTROJOV

Upínací systém AROL pre nástroje typu American style.

NÁSTROJE

Upínací systém AROL zaručuje maximálnu flexibilitu, horné nástroje sa dajú namontovať aj v obrátenej polohe.

VÝMENA NÁSTROJOV

Horné nástroje s rýchloupínaním Quick Lock sa dajú vložiť vertikálne, zatiaľ čo horné nástroje s bezpečnostnou drážkou je možné vložiť horizontálne.

ZAROVNÁVANIE

Upínacie systémy AROL zaručujú dokonalé zarovnanie pozdĺž osi X.
Horné nástroje s rýchloupínaním Quick Lock sa automaticky zdvihnú a upnú na ramenách.

BEZPEČNOSŤ

Upínací systém AROL garantuje maximálnu bezpečnosť pre všetky horné nástroje s rýchloupínaním Quick Lock a drážkou na zabezpečenie proti vypadnutiu. Pre upnutie horného nástroja s rovným upínaním (bez Quick Lock alebo bezpečnostnej drážky) odporúčame posunúť ich do vodorovnej polohy a použiť spodný nástroj ako podperu.

LED LIŠTA

Systém môže byť vybavený svetelnou LED lištou, ktorá uľahčuje polohovanie nástroja alebo signalizuje, či je zariadenie v prevádzke.

PREVEDENIE

Tento systém je k dispozícii v pneumatickej a hydraulickej verzii.

TX

Rolleri systém nastavenia počas inštalácie je veľmi užitočný na nastavenie správnej celkovej dĺžky ramena.
Ďalšou výhodou je správne umiestnenie osi ohybu vzhľadom na zadné dorazy. Tým sa zabezpečí presnosť a opakovateľnosť výsledku pre každý profil.

INŠTALÁCIA

AROL systémy môžu byť upevnené na baran vďaka otvorom so štandardnou roztečou. TX umožňuje korekciu pozdĺž osi X.
Postup pre prepojenie systému s ohraňovacím lisom s CNC je súčasťou návodu na použitie.

ZDROJ NAPÁJANIA: HPU-E/1

  • Pripojenie k CNC na ovládanie otvárania a zatvárania
  • V prípade poklesu tlaku vyšle do CNC elektrický signál a núdzovo zastaví ohraňovací lis
  • Pracuje pri napätí 220-380 V
  • Tlak 30/80/160 BAR
