ROL2 HYD
Hydraulický rýchloupínací systém pre spodné nástroje typu R1, dĺžka = 500 mm
ROL2 MAN
| kód | Dĺžka | Lavica | Cena | |
|---|---|---|---|---|
| ROL2 MAN 60-C | 1075 mm | 60 mm |
|
|
| ROL2 MAN 90-C | 1075 mm | 90 mm |
|
|
| ROL2 CLAMP1 MAN | 150 mm | 60 mm |
|
|
| ROL2 CLAMP1 MAN 90 | 150 mm | 90 mm |
|
|
| ROL2 CLAMP1 MAN F | 150 mm | 60 mm |
|
|
| ROL2 CLAMP1 MAN 90-F | 150 mm | 90 mm |
|
- POPIS
- VLASTNOSTI

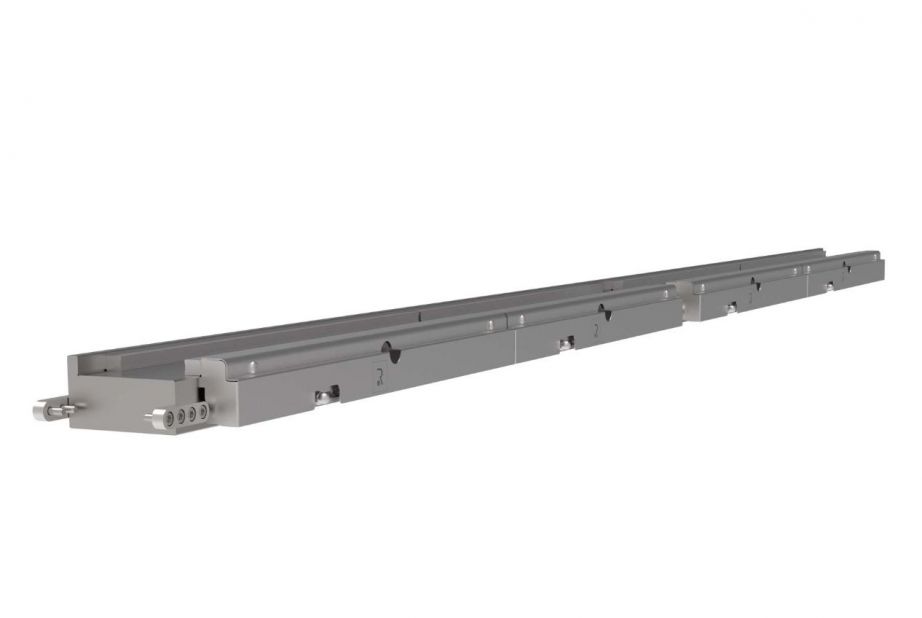

Manuálny rýchloupínací systém pre spodné nástroje typu R1, dĺžka = 500 mm
ROL2 je najlepší upínací systém pre spodné nástroje typu R1 so základňou 60 mm (2,36'') a 90 mm (3,54'').
Vďaka svojej konštrukcii je pri zatvorenej upínke tlak rovnomerne vedený pozdĺž spodného nástroja a zaručuje dokonalé osadenie. Hlavnou výhodou tohto systému je automatické vycentrovanie drážky "V". Okrem toho je upínanie nástrojov rýchlejšie ako kedykoľvek predtým. Bez ohľadu na to, či obsluha používa pneumatickú, hydraulickú alebo manuálnu verziu, proces ohraňovania sa môže spustiť v priebehu niekoľkých sekúnd pri zachovaní bezpečnostných podmienok.
ROL2 bol navrhnutý ako doplnok k sortimentu upínacích systémov R1.
Tento systém je možné upevniť na úplne nové - ako aj existujúce - ohraňovacie lisy. Upínací systém ROL2 znamená rýchlosť, kvalitu a flexibilitu.
SYSTÉM UPÍNANIA SPODNÝCH NÁSTROJOV
Systém ROL2 je kompatibilný so všetkými ohraňovacími lismi Amada-Promecam.
Nie sú potrebné žiadne úpravy nástrojov.
ŠPECIÁLNA POLYURETÁNOVÁ VLOŽKA

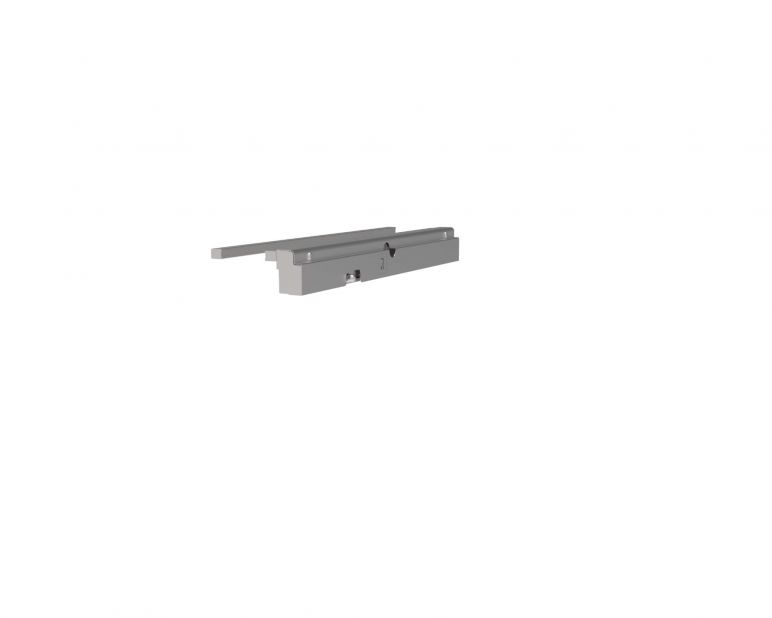

Systém ROL2 pozostáva zo zariadenia, ktoré aktivuje upínky ROL2 CLAMP1. Tieto upínky sú neoddeliteľnou súčasťou systému, upínajú a uvoľňujú spodné nástroje. Špeciálna polyuretánová vložka vo vnútri upínky zabezpečuje dokonalé zarovnanie spodného nástroja.
Na nástroje pôsobí rovnomerná prítlačná sila.
PREVEDENIE
Tento systém je k dispozícii v manuálnej, pneumatickej a hydraulickej verzii. Pneumatický systém pozostáva z pneumatických upíniek s dĺžkou = 150 mm, ktoré sa aktivujú pomocou pneumatickej riadiacej jednotky alebo CNC, ak je súčasťou ohraňovacieho lisu.

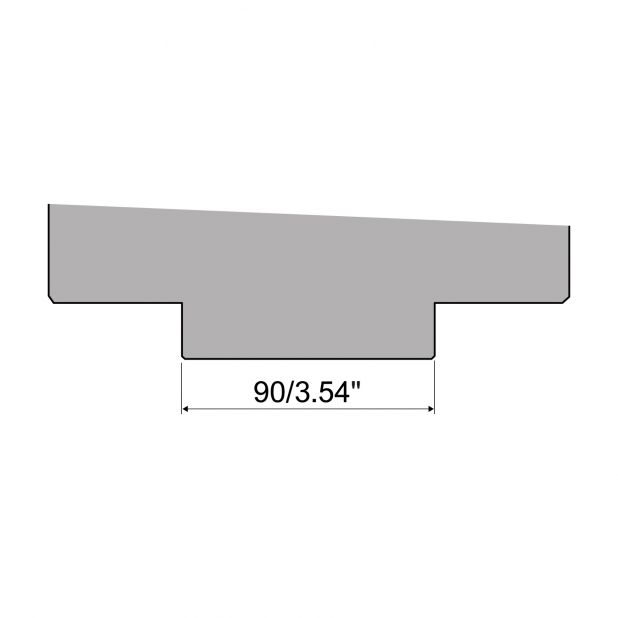

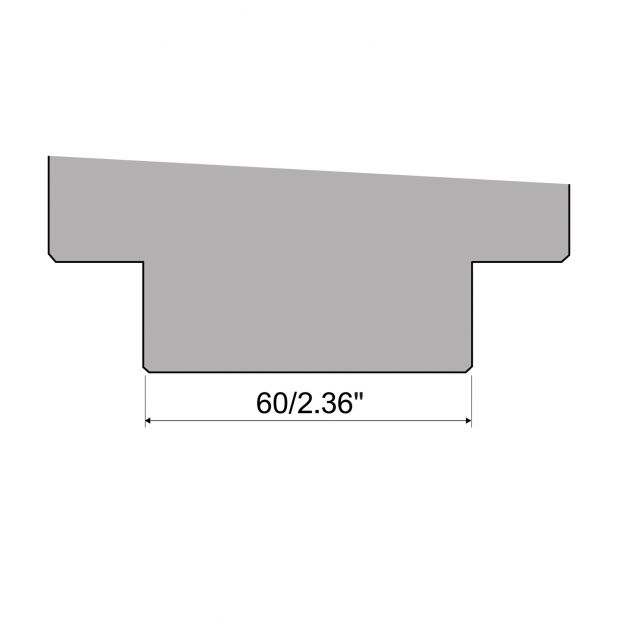

INŠTALÁCIA NA STOLY ŠÍRKY 60 mm A 90 mm
Upínky sa môžu upevniť rovno na stôl ohraňovacieho lisu s využitím otvorov pre štandardné upínky (rozteč otvorov 100 mm). Alternatívne môžete rozteč otvorov upraviť.
Pre upnutie Rolleri spodných nástrojov typu R1 so základňou 60 mm (2.36'') na stôl šírky 90 mm (3.54'') dodáváme dve podložky šírky 15 mm (0.59''), s upínacími čapmi.
Systém je kompatibilný s ohraňovacími lismi s automatickým bombírungom.
INŠTALÁCIA
Systém ROL2 je jednoduchý, inovatívny a predovšetkým flexibilný. Na montáž na novom ohraňovacom lise je potrebná len daná rozteč otvorov a upínky môžete namontovať priamo na stôl.
Pre montáž na už používaných ohraňovacích lisoch sa dodáva spolu s držiakom spodných nástrojov.
BEZPEČNOSŤ
Nový dizajn umožňuje upnutie aj tých najmenších segmentov spodného nástroja.
ROL2 PN
Pneumatcký rýchloupínací systém pre spodné nástroje typu R1, dĺžka = 500 mm
