Medzikusy / intermediátory a adaptéry horných nást…
Medzikusy pre ohraňovacie lisy je možné upevniť fixne alebo pomocou nastaviteľného klinu cez stredový klin. Týmto spôsobom je možné upraviť akýkoľvek …

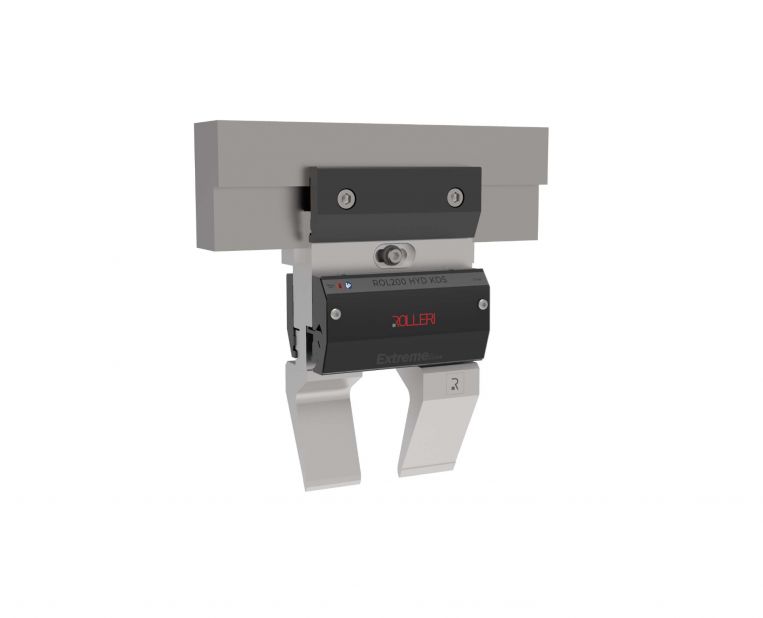

ROL200 KDS HYD Extreme
| kód | S intermediátorom | Cena | |
|---|---|---|---|
| ROL200KH Extreme INT100F | INT100F * |
|
|
| ROL200KH Extreme INT120F | INT120 F * |
|
|
| ROL200KH Extreme INT120 | INT120 |
|
|
| ROL200KH Extreme INT150 | INT150 |
|
|
| ROL200KH Extreme INT120-40 | INT120-40 |
|
|
| ROL200KH Extreme INT150-40 | INT150-40 |
|
- POPIS
- VLASTNOSTI
Hydraulický rýchloupínací systém pre horné nástroje typu R1, dĺžka = 150 mm, max. zaťaženie = 1000kN/m
ROL200 je patentovaný systém, ktorý vytvorila spoločnosť Rolleri, na bezpečnú vertikálnu výmenu nástrojov typu R1. Zatiaľ čo verzia Extreme sa môže používať pre všetky štandardné medzikusy (H100, H120, H132, H150) a s osami 7 mm alebo 20 mm (Z1 a Z2), verzia Power bola vyvinutá s cieľom poskytnúť jeden upínací systém, ktorý by fungoval s dvoma rôznymi typmi napájania.
Tento inovatívny upínací systém dokáže splniť všetky požiadavky, pokiaľ ide o konečné použitie: je vhodný na použitie k novým aj starším ohraňovacím lisom.
SYSTÉM UPÍNANIA PRE HORNÉ NÁSTROJE
Patentovaný systém Rol200 je kompatibilný so všetkými ohraňovacími lismi typu Amada-Promecam. Nie sú potrebné žiadne úpravy nástrojov.
OBOJSTRANNÉ UPÍNANIE
Obojstranné upínanie zaručuje maximálnu flexibilitu pri používaní.
VÝMENA NÁSTROJOV
Upínka / prítlačná platnička poskytuje pohodlie pri rýchlej vertikálnej výmene nástrojov.
Nástroje sa montujú a demontujú pomocou špeciálneho pohybu, ktorý zabraňuje ich vypadnutiu a urýchľuje proces nastavovania nástrojov.
AUTOMATICKÉ ZAROVNANIE
Tieto všetky upínacie systémy zdvihnú a usadia horný nástroj oproti medzikusu a a garantujú jeho perfketné zarovnanie.
BEZPEČNOSŤ
Ochrana proti vypadnutiu poskytuje "plnú bezpečnosť" pre všetky nástroje typu R1 bez potreby modifikácie.
NAPÁJANIE
Systém je k dispozícii v hydraulickej a manuálnej verzii.
INŠTALÁCIA
Inštalácia je rýchla a jednoduchá, systém sa montuje na štandardné intermediátory / medzikusy Rolleri. Nie je potrebná žiadna úprava na ohraňovacom lise.
ZDROJ NAPÁJANIA: HPU-E/1
- Pripojenie k CNC na ovládanie otvárania a zatvárania
- V prípade poklesu tlaku vyšle do CNC elektrický signál a núdzovo zastaví ohraňovací lis
- Pracuje pri napätí 220-380 V
- Tlak 30/80/160 BAR
ROL200 HYD Extreme
Hydraulický rýchloupínací systém pre horné nástroje typu R1, dĺžka = 150 mm, max. zaťaženie = 1000kN/m
