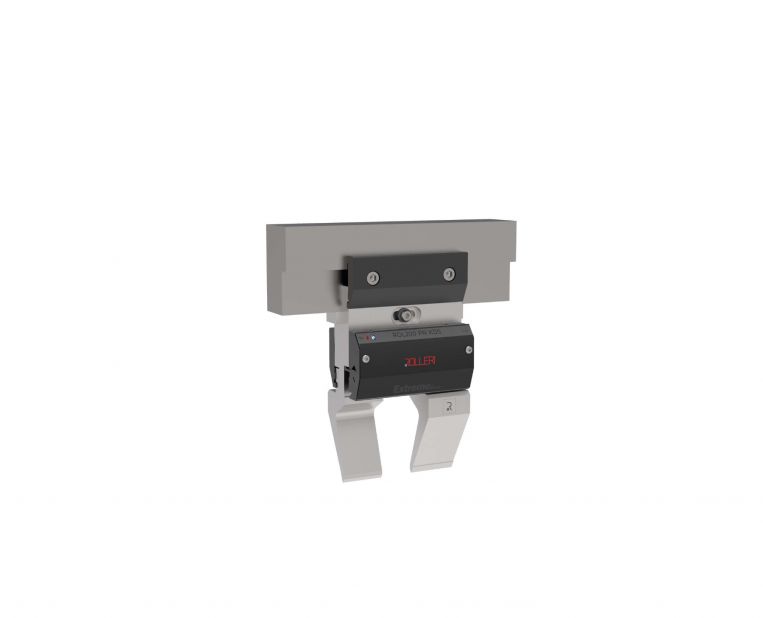

ROL200 KDS PN Extreme

kód S intermediátorom Cena
ROL200KP Extreme INT100F INT100F *
ROL200KP Extreme INT120 F INT120 F *
ROL200KP Extreme INT120 INT120
ROL200KP Extreme INT150 INT150
ROL200KP Extreme INT120-40 INT120-40
ROL200KP Extreme INT150-40 INT150-40
  • POPIS
  • VLASTNOSTI
  • PRÍLOHY

Pneumatický rýchloupínací systém pre horné nástroje typu R1, dĺžka = 150 mm, max. zaťaženie = 1000kN/m

*without crowning wedge

ROL200 je patentovaný systém, ktorý vytvorila spoločnosť Rolleri, na bezpečnú vertikálnu výmenu nástrojov typu R1. Zatiaľ čo verzia Extreme sa môže používať pre všetky štandardné medzikusy (H100, H120, H132, H150) a s osami 7 mm alebo 20 mm (Z1 a Z2), verzia Power bola vyvinutá s cieľom poskytnúť jeden upínací systém, ktorý by fungoval s dvoma rôznymi typmi napájania.

Tento inovatívny upínací systém dokáže splniť všetky požiadavky, pokiaľ ide o konečné použitie: je vhodný na použitie k novým aj starším ohraňovacím lisom.

SYSTÉM UPÍNANIA PRE HORNÉ NÁSTROJE

Patentovaný systém Rol200 je kompatibilný so všetkými ohraňovacími lismi typu Amada-Promecam. Nie sú potrebné žiadne úpravy nástrojov.

OBOJSTRANNÉ UPÍNANIE

Obojstranné upínanie zaručuje maximálnu flexibilitu pri používaní.

VÝMENA NÁSTROJOV

Upínka / prítlačná platnička poskytuje pohodlie pri rýchlej vertikálnej výmene nástrojov.

Nástroje sa montujú a demontujú pomocou špeciálneho pohybu, ktorý zabraňuje ich vypadnutiu a urýchľuje proces nastavovania nástrojov.

AUTOMATICKÉ ZAROVNANIE

Tieto všetky upínacie systémy zdvihnú a usadia horný nástroj oproti medzikusu a a garantujú jeho perfketné zarovnanie.

BEZPEČNOSŤ

Ochrana proti vypadnutiu poskytuje "plnú bezpečnosť" pre všetky nástroje typu R1 bez potreby modifikácie.

PREVEDENIE

Tento systém je k dispozícii v manuálnej, pneumatickej a hydraulickej verzii.

INŠTALÁCIA

Inštalácia je rýchla a jednoduchá, systém sa montuje na štandardné intermediátory / medzikusy Rolleri. Nie je potrebná žiadna úprava na ohraňovacom lise.

NAPÁJANIE: PDU MOLT

  • Reguluje tlak vzduchu na vstupe a výstupe okruhu
  • Zásobuje vzduch z kompresora a zabezpečuje najlepšie uzavretie upínky
  • V prípade poklesu tlaku vyšle do CNC elektrický signál a núdzovo zastaví ohraňovací lis
  • Medzikusy sú spojené pneumatickými hadičkami a na zabezpečenie najlepšej uťahovacej sily je potrebný tlak od 12 do 16 barov (v závislosti od modelu)
  • Séria TOP je k dispozícii s odolným ochranným puzdrom
