INT100
Medzikus typu R1, pracovná výška=100 mm, materiál=C45, max. zaťaženie=1000 kN/m

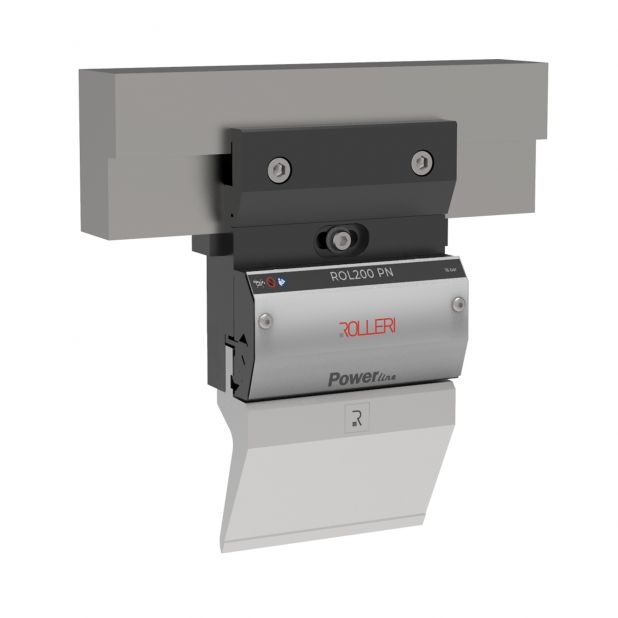

ROL200 PN Power
| kód | Dĺžka | S intermediátorom | Cena | |
|---|---|---|---|---|
| ROL200P Power INT100 | 150 mm | INT100 |
|
- POPIS
- VLASTNOSTI
Pneumatický rýchloupínací systém pre horné nástroje typu R1, dĺžka = 150 mm, max. zaťaženie = 1000kN/m
Hydraulický systém
"Power line" bol vytvorený s cieľom poskytnúť jeden rýchloupínací systém, ktorý dokáže pracovať s dvoma rôznymi zdrojmi napájania. Vďaka systému ROL200 Power môžeme pohyb upíniek ovládať pneumaticky aj hydraulicky pomocou jedného systému, pretože všetky pripojenia a komponenty sú štandardizované, čo nám umožňuje ponúknuť jednoduché, bezpečné a ekonomické riešenie.
ROL200 je patentovaný systém, ktorý vytvorila spoločnosť Rolleri, na bezpečnú vertikálnu výmenu nástrojov typu R1. Zatiaľ čo verzia Extreme sa môže používať pre všetky štandardné medzikusy (H100, H120, H132, H150) a s osami 7 mm alebo 20 mm (Z1 a Z2), verzia Power bola vyvinutá s cieľom poskytnúť jeden upínací systém, ktorý by fungoval s dvoma rôznymi typmi napájania.
Tento inovatívny upínací systém dokáže splniť všetky požiadavky, pokiaľ ide o konečné použitie: je vhodný na použitie k novým aj starším ohraňovacím lisom.
SYSTÉM UPÍNANIA PRE HORNÉ NÁSTROJE
Patentovaný systém Rol200 je kompatibilný so všetkými ohraňovacími lismi typu Amada-Promecam. Nie sú potrebné žiadne úpravy nástrojov.
VÝMENA NÁSTROJOV
Upínka / prítlačná platnička poskytuje pohodlie pri rýchlej vertikálnej výmene nástrojov.
Nástroje sa montujú a demontujú pomocou špeciálneho pohybu, ktorý zabraňuje ich vypadnutiu a urýchľuje proces nastavovania nástrojov.
AUTOMATICKÉ ZAROVNANIE
Tieto všetky upínacie systémy zdvihnú a usadia horný nástroj oproti medzikusu a a garantujú jeho perfketné zarovnanie.
BEZPEČNOSŤ
Ochrana proti vypadnutiu poskytuje "plnú bezpečnosť" pre všetky nástroje typu R1 bez potreby modifikácie.
PREVEDENIE
Tento systém je k dispozícii v manuálnej, pneumatickej a hydraulickej verzii.
NAPÁJANIE: PDU MOLT
- Reguluje tlak vzduchu na vstupe a výstupe okruhu
- Zásobuje vzduch z kompresora a zabezpečuje najlepšie uzavretie upínky
- V prípade poklesu tlaku vyšle do CNC elektrický signál a núdzovo zastaví ohraňovací lis
- Medzikusy sú spojené pneumatickými hadičkami a na zabezpečenie najlepšej uťahovacej sily je potrebný tlak od 12 do 16 barov (v závislosti od modelu)
- Séria TOP je k dispozícii s odolným ochranným puzdrom
