Medzikusy / intermediátory a adaptéry horných nást…
Medzikusy pre ohraňovacie lisy je možné upevniť fixne alebo pomocou nastaviteľného klinu cez stredový klin. Týmto spôsobom je možné upraviť akýkoľvek …

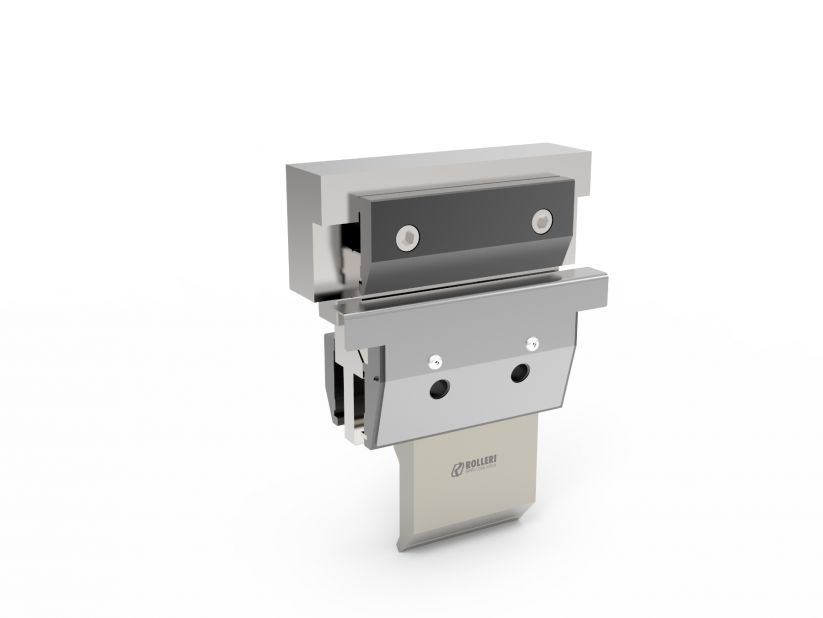

ROL4 HYD
| kód | S intermediátorom | Cena | |
|---|---|---|---|
| ROL4 HYD INT120F | INT120F* |
|
|
| ROL4 HYD INT150F | INT150F* |
|
|
| ROL4 HYD INT120-40F | INT120-40F* |
|
|
| ROL4 HYD INT100 | INT100 |
|
|
| ROL4 HYD INT120 | INT120 |
|
|
| ROL4 HYD INT150 | INT150 |
|
|
| ROL4 HYD INT150-40 | INT150-40 |
|
|
| ROL4 HYD INT120HD | INT120HD |
|
|
| ROL4 HYD INT150HD | INT150HD |
|
|
| ROL4 HYD INT150-40HD | INT150-40HD |
|
- POPIS
- VLASTNOSTI
Hydraulický rýchloupínací systém pre horné nástroje typu R1, dĺžka = 150 mm, max. zaťaženie = 1000kN/m
*without crowning wedge
ROL4 je rýchloupínací systém, ktorý zaručuje pevné upnutie, automaticky zdvihne a usadí horný nástroj. ROL4 je k dispozícii v manuálnej a hydraulickej verzii, pričom v každej verzii je upínací systém na upínanie nástrojov v opačnom smere. Predný kryt je namontovaný priamo na upínke, kvôli ochrane medzikusu a tiež pre dosiahnutie lepšieho estetického výsledku. Táto ochrana zabraňuje náhodnému nárazu a chráni komponenty pred poškodením. Silnými vlastnosťami ROL4 sú: spoľahlivosť, pevnosť a bezpečnosť.
Vďaka klinu môže ROL4 kompenzovať obvyklé deformácie na ohraňovacom lise. Centrálny otvor s drážkou umožňuje povoliť regulačný šrób klinu - jeho pohybom vľavo alebo vpravo sa môže prispôsobiť inej výške medzikusu.
SYSTÉM UPÍNANIA HORNÝCH NÁSTROJOV
ROL4 systém je kompatibilný so všetkými ohraňovacími lismi typu Amada-Promecam. Nie sú potrebné žiadne modifikácie nástrojov.
OBOJSTRANNÉ UPÍNANIE
Obojstranné upínanie zaručuje maximálnu flexibilitu pri používaní.
VÝMENA NÁSTROJOV
Predné aj zadné upínky umožňujú horizontálnu výmenu nástrojov.
AUTOMATICKÉ ZAROVNANIE
Tieto všetky upínacie systémy zdvihnú a usadia horný nástroj oproti medzikusu a a garantujú jeho perfketné zarovnanie.
BEZPEČNOSŤ
Ochrana proti vypadnutiu poskytuje "plnú bezpečnosť" pre všetky nástroje typu R1 bez potreby modifikácie.
PREVEDENIE
Tento systém je k dispozícii v manuálnej a hydraulickej verzii.
INŠTALÁCIA
Inštalácia je rýchla a jednoduchá, systém sa montuje na štandardné intermediátory / medzikusy Rolleri. Nie je potrebná žiadna úprava na ohraňovacom lise.
ZDROJ NAPÁJANIA: HPU-E/1
- Pripojenie k CNC na ovládanie otvárania a zatvárania
- V prípade poklesu tlaku vyšle do CNC elektrický signál a núdzovo zastaví ohraňovací lis
- Pracuje pri napätí 220-380 V
- Tlak 30/80/160 BAR
ROL200 HYD Extreme
Hydraulický rýchloupínací systém pre horné nástroje typu R1, dĺžka = 150 mm, max. zaťaženie = 1000kN/m
ROL200 HYD Power
Hydraulický rýchloupínací systém pre horné nástroje typu R1, dĺžka = 150 mm, max. zaťaženie = 1000kN/m
