ST60 / ST60R / STG60
Prítlačná platnička / upínka s poistkou proti vypadnutiu pre horné nástroje typu R1, dĺžka = 150 mm, materiál = Fe37

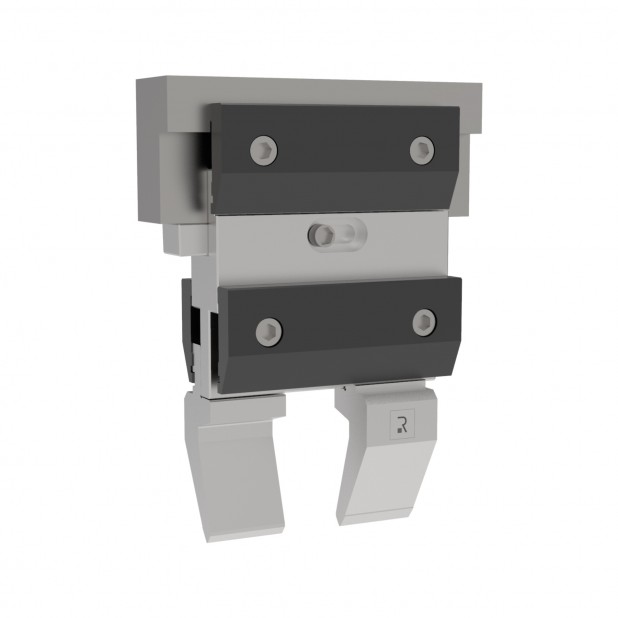

DOUBLE EASY CLAMP
| kód | Dĺžka | S intermediátorom | Váha | Cena | |
|---|---|---|---|---|---|
| DEC.INT100F | 150mm | INT100F* | 4.35 |
|
|
| DEC.INT120F | 150mm | INT120F | 4.3 |
|
|
| DEC.INT100 | 150mm | INT100 | 4.3 |
|
|
| DEC.INT120 | 150mm | INT120 | 4.5 |
|
|
| DEC.INT150 | 150mm | INT150 | 4.3 |
|
|
| DEC.INT120-40 | 150mm | INT120-40 | 4.5 |
|
|
| DEC.INT150-40 | 150mm | INT150-40 | 4.35 |
|
- POPIS
- VLASTNOSTI
Manuálny rýchloupínací systém pre horné nástroje typu R1, dĺžka = 150 mm, max. zaťaženie = 1000kN/m
Upínací systém EASY CLAMP je najjednoduchší systém a považuje sa za štandard na celom svete. Medzikusy majú rôznu dĺžku v rozpätí od 100 mm (3.94'') do 150 mm (5.90''). Môžu mať až dve osy ohraňovania: Z1 vo vzdialenosti 7 mm (0.28'') a Z2 vo vzdialenosti 20 mm (0.79'') od upínania. Každý medzikus môže byť použitý s manuálnymi upínkami (so skrutkami) a s rychloupínkami (s pákou).
Každý typ upínky je k dispozícii aj s brúsenou upínacou plochou alebo s polyuretánovou vložkou na lepšie upínanie segmentových horných nástrojov. Upínací systém EASY CLAMP môže mať fixnú výšku s toleranciou +/- 0.01 mm alebo môže byť osadený klinom. Uvoľnením stredovej skrutky a jej posunutím doľava alebo doprava sa posunie klin a výška sa nastaví podľa medzikusu.
SYSTÉM UPÍNANIA HONÝCH NÁSTROJOV
Upínací systém EASY CLAMP je kompatibilný so všetkými ohraňovacími lismi s upínaním Amada-Promecam. Nie sú potrebné žiadne úpravy nástrojov.
OBOJSTRANNÉ UPÍNANIE
Upínací systém EASY CLAMP je k dispozícii s predným alebo obojstranným upínaním (vpredu a vzadu) - DOUBLE EASY CLAMP.
Systém ponúka rôzne predné upínky (ST60/ST60R/STG60 - STL60/STL60R/
STLG60 - STX60/STX60R/STXG60).
VÝMENA NÁSTROJOV
Upínky ST60 sa otvárajú a zatvárajú pomocou skrutiek a umožňujú horizontálnu výmenu nástrojov. Zadná upínka umožňuje aj horizontálnu výmenu nástrojov.
ZAROVNÁVANIE
Horné nástroje sa zarovnávajú manuálne alebo simuláciou procesu ohraňovania bez plechu tak, aby sa horný nástroj pohyboval v drážke "V" spodného nástroja. Potom môžete utiahnuť upínacie skrutky.
BEZPEČNOSŤ
Upínky so skrutkami zaručujú bezpečné upnutie nástrojov aj pri manuálnej obsluhe.
Špeciálna polyuretánová vložka (voliteľná) je určená na lepšie upnutie segmentovaných nástrojov.
PREVEDENIE
Systém je k dispozícii v manuálnej verzii.
Je kompletným, rýchlym a pohodlným upínacím systémom.
INŠTALÁCIA
EASY CLAMP je navrhnuté pre ohraňovacie lisy so vzdialenosťou medzi mezikusmi 50 mm (1.97''). Inštalácia je jednoduchá a intuitívna. V prípade, že inštalujete medzikusy s klinmi, overte v manuáli pre pre ohraňovací lis spôsob nastavenia výšky pre kompenzáciu deformácie barana.
