ROL200 KDS MAN ExtremePRODUKTY > UPÍNACIE SYSTÉMY > ROL200 HYD ExtremeROL200 KDS HYD Extreme

ROL200 HYD Extreme

kód S intermediátorom Cena
ROL200H Extreme INT100F INT100F *
ROL200H Extreme INT120F INT120F *
ROL200H Extreme INT120 INT120
ROL200H Extreme INT150 INT150
ROL200H Extreme INT120-40 INT120-40
ROL200H Extreme INT150-40 INT150-40
ROL200H Extreme INT120HD INT120HD
ROL200H Extreme INT150HD INT150HD
ROL200H Extreme INT120-40HD INT120-40HD
ROL200H Extreme INT150-40HD INT150-40HD
ROL200H Extreme INT100 INT100
  • POPIS
  • VLASTNOSTI
  • PRÍLOHY

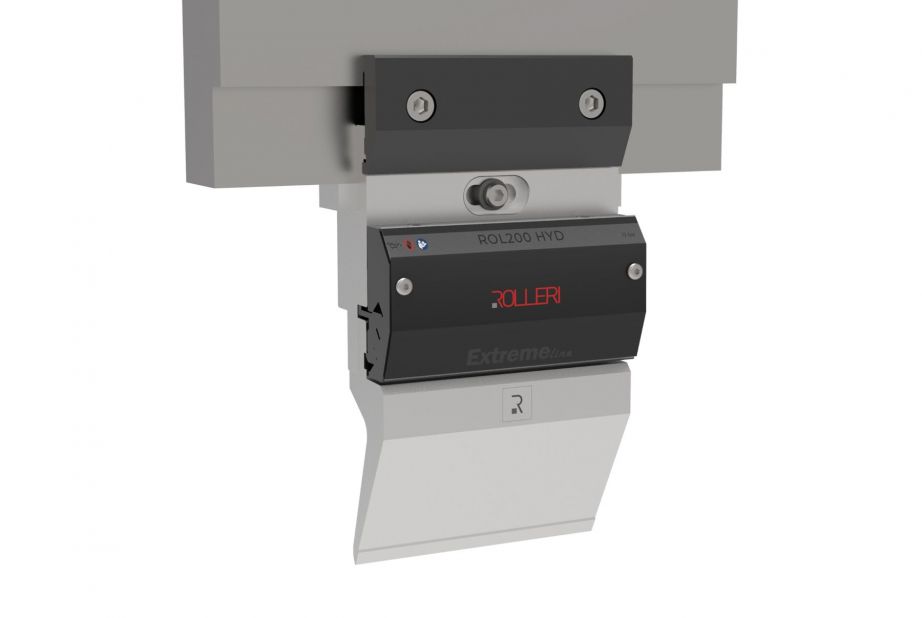

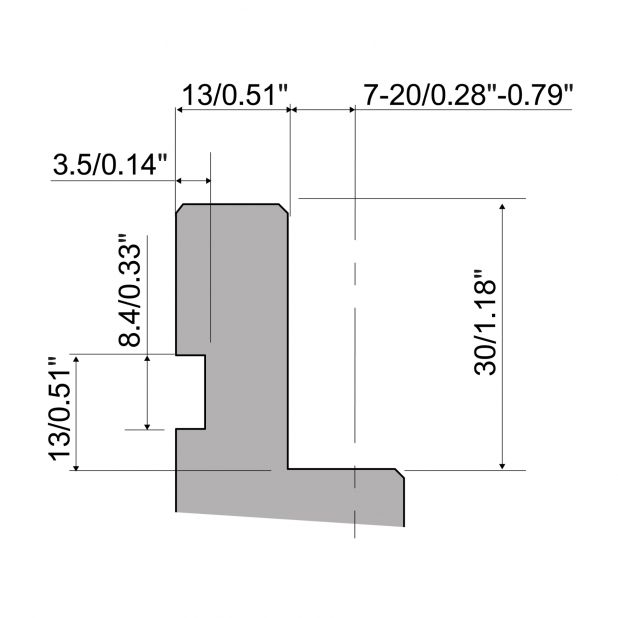

Hydraulický rýchloupínací systém pre horné nástroje typu R1, dĺžka = 150 mm, max. zaťaženie = 1000kN/m

*without crowning wedge



ROL200 je patentovaný systém, ktorý vytvorila spoločnosť Rolleri, na bezpečnú vertikálnu výmenu nástrojov typu R1. Zatiaľ čo verzia Extreme sa môže používať pre všetky štandardné medzikusy (H100, H120, H132, H150) a s osami 7 mm alebo 20 mm (Z1 a Z2), verzia Power bola vyvinutá s cieľom poskytnúť jeden upínací systém, ktorý by fungoval s dvoma rôznymi typmi napájania.

Tento inovatívny upínací systém dokáže splniť všetky požiadavky, pokiaľ ide o konečné použitie: je vhodný na použitie k novým aj starším ohraňovacím lisom.

SYSTÉM UPÍNANIA PRE HORNÉ NÁSTROJE

Patentovaný systém Rol200 je kompatibilný so všetkými ohraňovacími lismi typu Amada-Promecam. Nie sú potrebné žiadne úpravy nástrojov.

VÝMENA NÁSTROJOV

Upínka / prítlačná platnička poskytuje pohodlie pri rýchlej vertikálnej výmene nástrojov.

Nástroje sa montujú a demontujú pomocou špeciálneho pohybu, ktorý zabraňuje ich vypadnutiu a urýchľuje proces nastavovania nástrojov.

AUTOMATICKÉ ZAROVNANIE

Tieto všetky upínacie systémy zdvihnú a usadia horný nástroj oproti medzikusu a a garantujú jeho perfketné zarovnanie.

BEZPEČNOSŤ

Ochrana proti vypadnutiu poskytuje "plnú bezpečnosť" pre všetky nástroje typu R1 bez potreby modifikácie.

NAPÁJANIE

Systém je k dispozícii v hydraulickej a manuálnej verzii.

INŠTALÁCIA

Inštalácia je rýchla a jednoduchá, systém sa montuje na štandardné intermediátory / medzikusy Rolleri. Nie je potrebná žiadna úprava na ohraňovacom lise.

ZDROJ NAPÁJANIA: HPU-E/1

  • Pripojenie k CNC na ovládanie otvárania a zatvárania
  • V prípade poklesu tlaku vyšle do CNC elektrický signál a núdzovo zastaví ohraňovací lis
  • Pracuje pri napätí 220-380 V
  • Tlak 30/80/160 BAR

ROL200 HYD Power

Hydraulický rýchloupínací systém pre horné nástroje typu R1, dĺžka = 150 mm, max. zaťaženie = 1000kN/m

ROL200 KDS HYD Extreme

Hydraulický rýchloupínací systém pre horné nástroje typu R1, dĺžka = 150 mm, max. zaťaženie = 1000kN/m
