ROL2 MAN
Manuálny rýchloupínací systém pre spodné nástroje typu R1, dĺžka = 500 mm

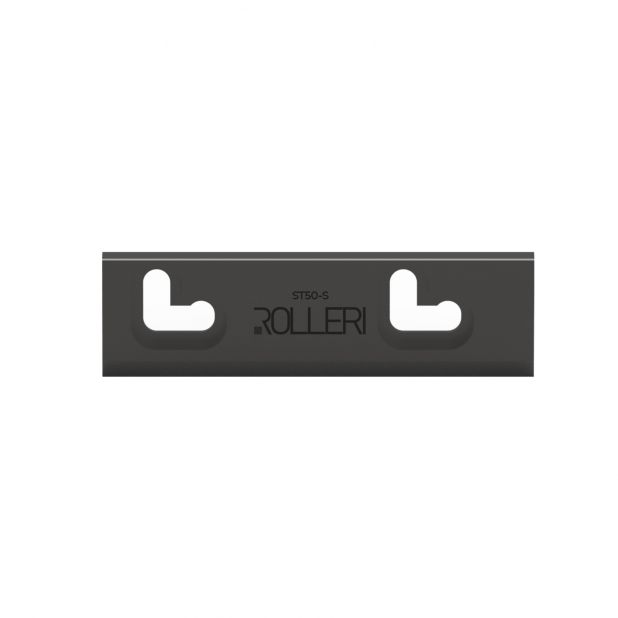

ST50-S
| kód | Váha | Cena | |
|---|---|---|---|
| ST50-S | 0,70 |
|
- POPIS
- VLASTNOSTI

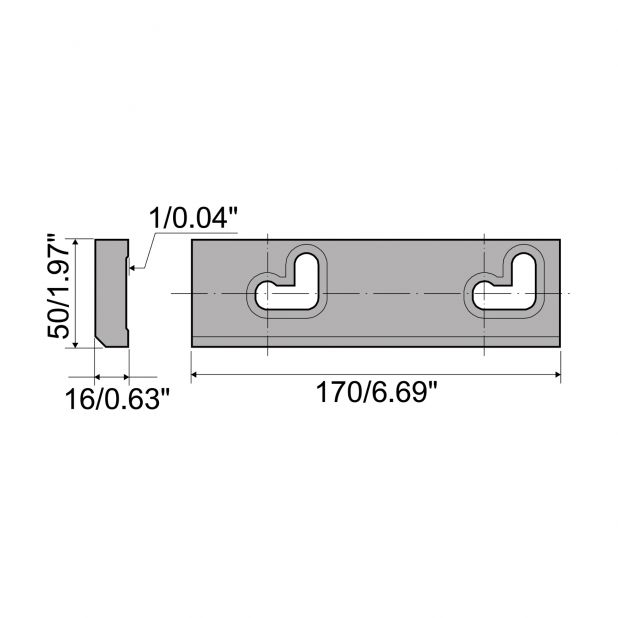

Pohyblivá prítlačná platnička / upínka pre spodné nátroje typu R1 so základňou 60-90 mm, dĺžka = 170 mm, materiál = Fe37
ST50-S je jednoduchým ale inovantívnym riešením jednoduchej výmeny spodného nástroja na stole ohraňovacieho lisu.
ST50-S is considered a retractable clamp, as it can be pushed downwards when screws are released and reaches the same height of the press brake table. With ST50-S you don't have to slide dies sideways and push them until they reach their working position. You can place a die directly onto the press brake table in its working position with 3 advantages: operator's safety, less exertion, no table or die base damages, which guarantees better precision.
SYSTÉM UPÍNANIA SPODNÝCH NÁSTROJOV
Upínací systém ST50-S je kompatibilný so všetkými ohraňovacími lismi typu Amada-Promecam. Nie sú potrebné žiadne úpravy nástrojov.
UPÍNANIE
Upínací systém ST50-S sa upína na prednú stranu ohraňovacieho lisu.
VÝMENA NÁSTROJOV
Spodné nástroje je možné jednoducho vymeniť, pretože sa dajú posúvať spredu bez potreby zdvíhania.
ZAROVNÁVANIE
Upínací systém ST50-S dokonale vyrovnáva a upína spodný nástroj vďaka dvom predným skrutkám.
BEZPEČNOSŤ
Spodné nástroje je možné bezpečne vymeniť vďaka tomuto spodnému nástroju, pretože operátor ho nemusí zvíhať cez upínky. To zaisťuje bezpečnosť obsluhy a lepšiu starostlivosť o nástroje a stôl ohraňovacieho lisu.
PREVEDENIE
Systém je k dispozícii v manuálnej verzii.
Je to kompletný, rýchly a pohodlný upínací systém.
INŠTALÁCIA
ST50-S je navrhnutý pre ohraňovacie lisy s rotečou otvorov 100 mm. Vložte dva imbusové šróby M10 do otvorov spodného nástroja a posuňte upínku podľa tvaru drážky bez odstranenia šróbov.
