Rolleri Vario - adjustable die

Rolleri Vario je patentovaný systém s variabillými V-drážkami. S týmto riešením môžete nainštalovať na ohraňovací lis jedno zariadenie a meniť spodné nástroje s rôznymi rozmermi prostredníctvom CNC alebo manuálne.

Hlavnými znakmi Rolleri Vario sú:

ľahká manipulácia;
max. zaťaženie do 3000 kN/m (v závislosti od modelu);
ohraňovací uhol 60 ° - ktorý umožňuje lepšiu kontrolu odpruženia materiálu v spodnom nástroji;
variabilita dĺžky.

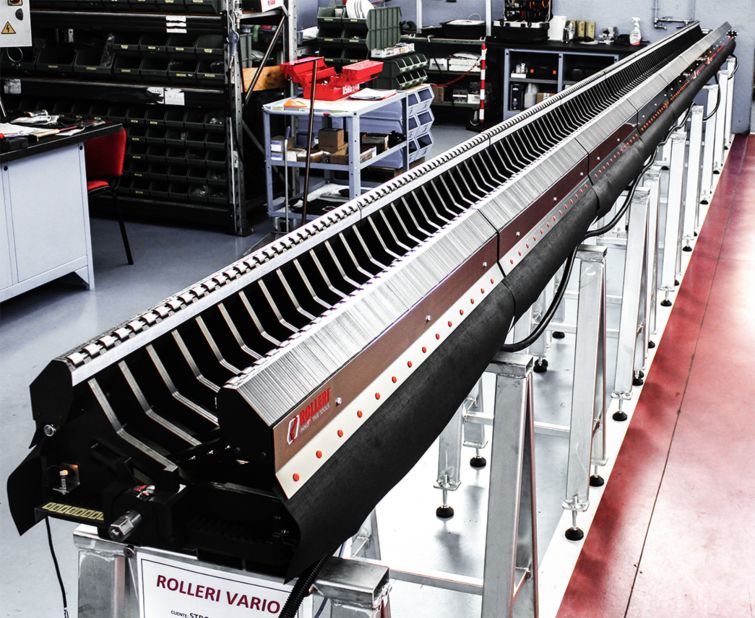

Rolleri Vario je vyrábaný štandardnými kusmi v dĺžke 1000 mm (39.37 "), ktoré je možné spojiť do jedného spodného nástroja s maximálnou možnou dĺžkou, ktorá závisí na dĺžke ohraňovacieho lisu. Modely, ktoré sú na trhu dostupné, majú dĺžku v rozpätí 1 m – 12 m.
Jednotlivé časti môžu byť od seba samostane oddelené, čím je možné dosiahnuť na jednom ohraňovacom lise množstvo rozmerov V-drážok. Vďaka tejto variabilite môžeme pri ohraňovaní dosiahnúť rôzne rádiusy a uhly.
V prevádzke je Rolleri Vario mimoriadne praktický, s pneumatickým systémom, ktorý uvoľňuje celý systém z podkladového stojanu, aby bolo možné dosiahnúť požadovanú drážku "V". Pokiaľ je poloha správne nastavená (manuálne alebo prostredníctvom CNC), klesne tlak (štandardný tlak je 6 barov) a celé zariadenie je pripravené na použitie.

Systém je vybavený akustickým zariadením, ktoré signalizuje dosiahnutie správnej polohy.

Ďalšou dôležitou vlastnosťou je použitie rotujúcich valčekov namiesto klasických rádiusov na bežných spodných nástrojoch. Ide o tepelne spracované valčeky, ktoré sa otáčajú, čo zabezpečuje rotáciu aj v prípade, že sa na ich povrchu nachádza kalamín.
Výhodou tejto aplikácie je zníženie sily ohraňovania o 25-30 %.
Rolleri Vario je vyrobený z vysoko odolnej ocele a jeho základňa je indukčne kalená.

Je tiež vybavený ochrannou fóliou, ktorú je možné veľmi rýchlo nasadiť na ochranu zariadenia pred usadzovaním prachu a iných zvyškov materiálu vo vnútorných častiach.
Štandardná verzia systému Rolleri Vario sa ponúka s užšou drážkou "V" - rozmer 40 mm až po tú najväčšiu drážku "V" 400 mm (K dispozícii sú 4 modely s maximálnym otvorom 200 mm, 260 mm, 300 mm a 400 mm s roztečou 20 mm alebo 25 mm).

Každý systém je možné ovládať manuálne, cez nezávislú riadiacu jednotku, alebo je ho možné pripojiť na CNC ohraňovacieho lisu.
Rolleri Vario je tiež možné použiť s dodatočným držiakom, aby sa dal použiť ako adaptér pre spodné nástroje typu R1, R2, R3 a R4.

Rolleri Vario je syntézou technológie, praktickosti, bezpečnosti a úspory: priemerná doba nastavenia sa skráti o 85%, oblsuha nemusí manipulovať s veľkými a ťažkými nástrojmi a v neposlednom rade investícia je rozhodne nižšia než súčet nákladov na jednotlivé spodné nástroje.

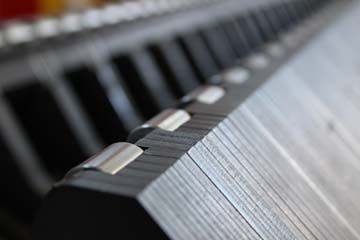

Rolleri Variio plates — Plates system allows maximum adaptability of the system to bending procedures and balanced forces distribution

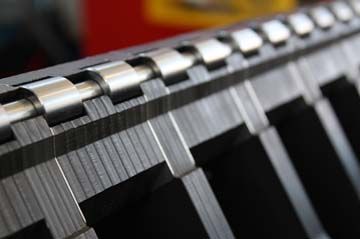

Rotating or fixed rotors, based on different models

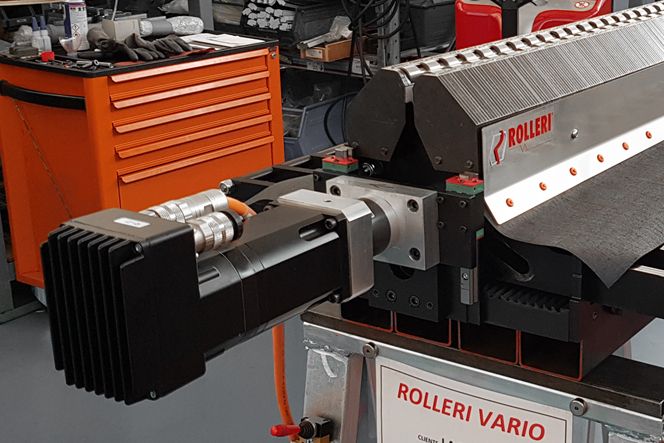

Power unit connected to CNC and automatic pneumatic positioning system

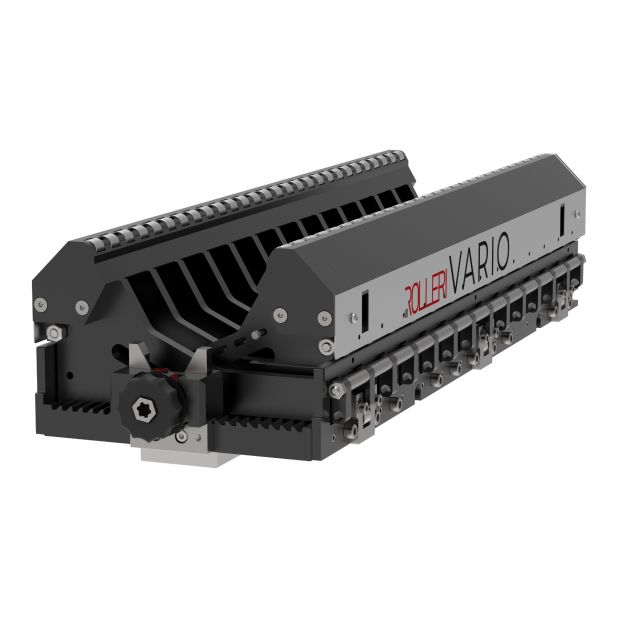

Rolleri Variio heavy duty — High resistance steel structure

VARIO 50-200	VARIO 40-260	VARIO 50-300	VARIO 50-400
50 mm	40 mm	50 mm	50 mm
75 mm	60 mm	75 mm	75 mm
100 mm	80 mm	100 mm	100 mm
125 mm	100 mm	125 mm	125 mm
150 mm	120 mm	150 mm	150 mm
175 mm	140 mm	175 mm	175 mm
200 mm	160 mm	200 mm	200 mm
	180 mm	225 mm	225 mm
	200 mm	250 mm	250 mm
	220 mm	275 mm	275 mm
	240 mm	300 mm	300 mm
	260 mm		325 mm
			350 mm
			375 mm
			400 mm
