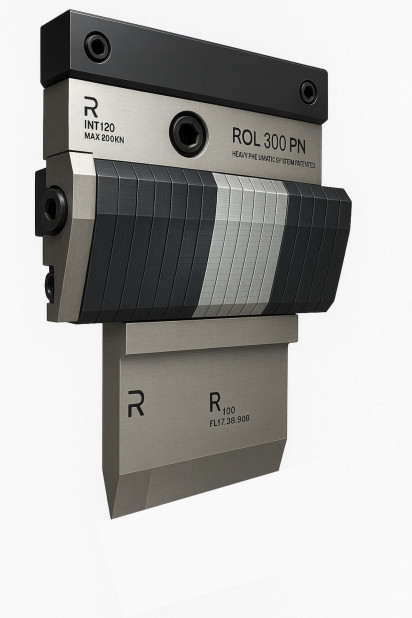

ROL300 PNEUMATIC

kód S intermediátorom Cena
ROL300 INT100 Stredná výška = 100 mm
ROL300 INT120 Stredná výška = 120 mm
ROL300 INT150 Stredná výška = 150 mm
  • POPIS
  • VLASTNOSTI
  • PRÍLOHY

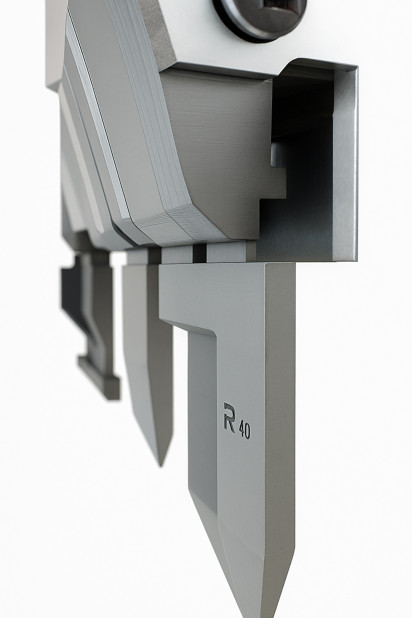

Rýchly pneumatický uzamykací systém pre európske razníky typu R1. Extrémne jednoduché uvoľnenie a vytiahnutie nástrojov z úderníka. Vďaka držiaku zloženému z nezávislých 5 mm čepelí sa dosahuje vynikajúce uzamykanie rozdelených nástrojov. Veľmi vysoká uzamykacia sila.

*without crowning wedge

ROL300 je patentovaný systém, ktorý vytvorila spoločnosť Rolleri, na bezpečnú vertikálnu výmenu nástrojov typu R1. Zatiaľ čo verzia Extreme sa môže používať pre všetky štandardné medzikusy (H100, H120, H132, H150) a s osami 7 mm alebo 20 mm (Z1 a Z2), verzia Power bola vyvinutá s cieľom poskytnúť jeden upínací systém, ktorý by fungoval s dvoma rôznymi typmi napájania.

Tento inovatívny upínací systém dokáže splniť všetky požiadavky, pokiaľ ide o konečné použitie: je vhodný na použitie k novým aj starším ohraňovacím lisom.

SYSTÉM UPÍNANIA PRE HORNÉ NÁSTROJE

Patentovaný systém Rol300 je kompatibilný so všetkými ohraňovacími lismi typu Amada-Promecam. Nie sú potrebné žiadne úpravy nástrojov.

VÝMENA NÁSTROJOV

Upínka / prítlačná platnička poskytuje pohodlie pri rýchlej vertikálnej výmene nástrojov.

Nástroje sa montujú a demontujú pomocou špeciálneho pohybu, ktorý zabraňuje ich vypadnutiu a urýchľuje proces nastavovania nástrojov.

AUTOMATICKÉ ZAROVNANIE

Tieto všetky upínacie systémy zdvihnú a usadia horný nástroj oproti medzikusu a a garantujú jeho perfketné zarovnanie.

BEZPEČNOSŤ

Ochrana proti vypadnutiu poskytuje "plnú bezpečnosť" pre všetky nástroje typu R1 bez potreby modifikácie.

PREVEDENIE

Tento systém je k dispozícii v manuálnej, pneumatickej a hydraulickej verzii.

INŠTALÁCIA

Inštalácia je rýchla a jednoduchá, systém sa montuje na štandardné intermediátory / medzikusy Rolleri. Nie je potrebná žiadna úprava na ohraňovacom lise.

NAPÁJANIE: PDU MOLT

  • Reguluje tlak vzduchu na vstupe a výstupe okruhu
  • Zásobuje vzduch z kompresora a zabezpečuje najlepšie uzavretie upínky
  • V prípade poklesu tlaku vyšle do CNC elektrický signál a núdzovo zastaví ohraňovací lis
  • Medzikusy sú spojené pneumatickými hadičkami a na zabezpečenie najlepšej uťahovacej sily je potrebný tlak od 12 do 16 barov (v závislosti od modelu)
  • Séria TOP je k dispozícii s odolným ochranným puzdrom
