W ROL2 CW HYD-PN
- POPIS
- VLASTNOSTI

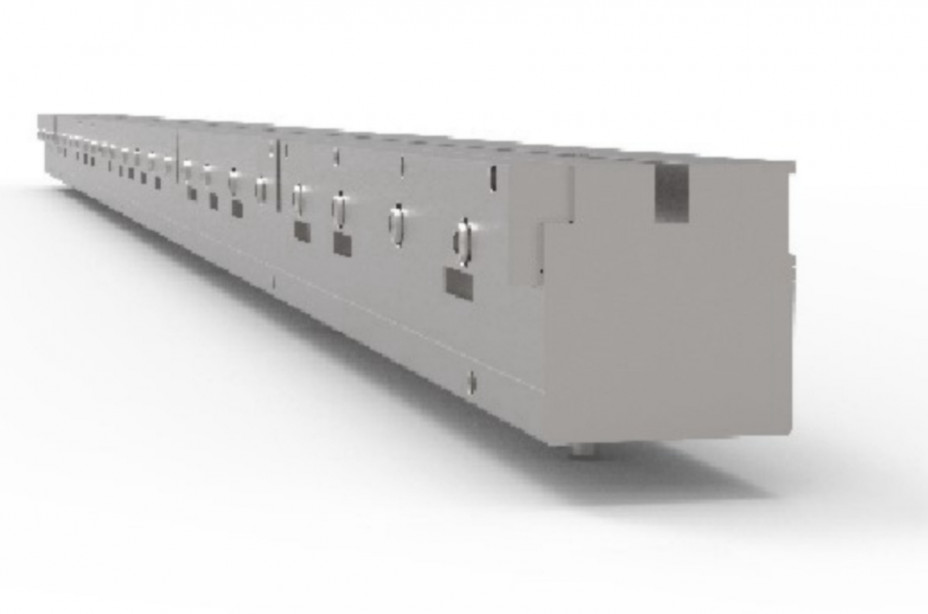

Pneumatický rýchloupínací systém pre spodné nástroje typu R2, dĺžka = 1020-6120 mm, materiál = C45, max. zaťaženie = 2500kN/m
Upínacie systémy WROL2 sú vývojom systému "New Standard" pre spodné nástroje typu R2, R3 a R4 s upínaním 12,7 mm. Majú jednotný vzhľad s novým konštrukčným a estetickým dizajnom. Každý systém WROL prechádza tepelným spracovaním, aby sa dosiahla správna tvrdosť kontaktných plôch systému s nástrojmi. V závislosti od požadovanej kapacity si môžete vybrať medzi radou Power, Supreme a Extreme line. K dispozícii je niekoľko dĺžok od 1020 mm (3 608 ft) do 6120 mm (20 131 ft) pre akýkoľvek ohrańovací lis. Inštalácia WROL2 pozdĺž osi je možná vďaka nastaveniu TX.
Ohraňovací lis možno dodatočne vybaviť upínancím systémom ROL2 pre používanie nástrojov typu R2 New Standard bez straty svetlosti, v dôsledku obmedzenej výšky systému.
Zmenšením celkových rozmerov sa zlepšil vzhľad, čo prinieslo aj ergonomické výhody používania.
SYSTÉM UPÍNANIA SPODNÝCH NÁSTROJOV
Upínací systém pre použitie nástrojov typu R2 New Standard, spodnodných nástrojov typu R3 a R4 s upínaním 12.7 mm (0.5'').
PREVEDENIE
Tento systém je k dispozícii v pneumatickej a hydraulickej verzii.
LED LIŠTA
Systém môže byť vybavený svetelnou LED lištou, ktorá uľahčuje polohovanie nástroja alebo signalizuje, či je zariadenie v prevádzke.
TX
Rolleri systém nastavenia počas inštalácie je veľmi užitočný na nastavenie správnej celkovej dĺžky ramena.
Ďalšou výhodou je správne umiestnenie osi ohybu vzhľadom na zadné dorazy. Tým sa zabezpečí presnosť a opakovateľnosť výsledku pre každý profil.
INŠTALÁCIA
WROL2 systémy môžu byť upevnené na baran vďaka otvorom so štandardnou roztečou. TX umožňuje korekciu pozdĺž osi X.
Postup pre prepojenie systému s ohraňovacím lisom s CNC je súčasťou návodu na použitie.
NAPÁJANIE: PDU MOLT
- Reguluje tlak vzduchu na vstupe a výstupe okruhu
- Zásobuje vzduch z kompresora a zabezpečuje najlepšie uzavretie upínky
- V prípade poklesu tlaku vyšle do CNC elektrický signál a núdzovo zastaví ohraňovací lis
- Medzikusy sú spojené pneumatickými hadičkami a na zabezpečenie najlepšej uťahovacej sily je potrebný tlak od 12 do 16 barov (v závislosti od modelu)
- Séria TOP je k dispozícii s odolným ochranným puzdrom
