Medzikusy / intermediátory a adaptéry horných nást…
Medzikusy pre ohraňovacie lisy je možné upevniť fixne alebo pomocou nastaviteľného klinu cez stredový klin. Týmto spôsobom je možné upraviť akýkoľvek …

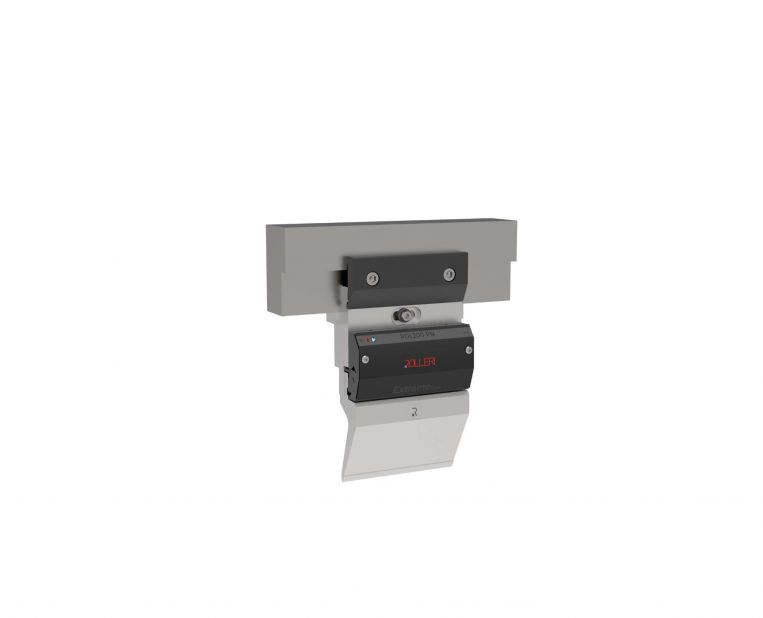

ROL200 PN Extreme
| kód | S intermediátorom | Cena | |
|---|---|---|---|
| ROL200P Extreme INT100F | INT100F * |
|
|
| ROL200P Extreme INT120F | INT120F * |
|
|
| ROL200P Extreme INT120 | INT120 |
|
|
| ROL200P Extreme INT150 | INT150 |
|
|
| ROL200P Extreme INT120-40 | INT120-40 |
|
|
| ROL200P Extreme INT150-40 | INT150-40 |
|
|
| ROL200P Extreme INT120HD | INT120HD |
|
|
| ROL200P Extreme INT150HD | INT150HD |
|
|
| ROL200P Extreme INT120-40HD | INT120-40HD |
|
|
| ROL200P Extreme INT150-40HD | INT150-40HD |
|
|
| ROL200P Extreme INT100 | INT100 |
|
- POPIS
- VLASTNOSTI
Pneumatický rýchloupínací systém pre horné nástroje typu R1, dĺžka = 150 mm, max. zaťaženie = 1000kN/m
*without crowning wedge
ROL200 je patentovaný systém, ktorý vytvorila spoločnosť Rolleri, na bezpečnú vertikálnu výmenu nástrojov typu R1. Zatiaľ čo verzia Extreme sa môže používať pre všetky štandardné medzikusy (H100, H120, H132, H150) a s osami 7 mm alebo 20 mm (Z1 a Z2), verzia Power bola vyvinutá s cieľom poskytnúť jeden upínací systém, ktorý by fungoval s dvoma rôznymi typmi napájania.
Tento inovatívny upínací systém dokáže splniť všetky požiadavky, pokiaľ ide o konečné použitie: je vhodný na použitie k novým aj starším ohraňovacím lisom.
SYSTÉM UPÍNANIA PRE HORNÉ NÁSTROJE
Patentovaný systém Rol200 je kompatibilný so všetkými ohraňovacími lismi typu Amada-Promecam. Nie sú potrebné žiadne úpravy nástrojov.
VÝMENA NÁSTROJOV
Upínka / prítlačná platnička poskytuje pohodlie pri rýchlej vertikálnej výmene nástrojov.
Nástroje sa montujú a demontujú pomocou špeciálneho pohybu, ktorý zabraňuje ich vypadnutiu a urýchľuje proces nastavovania nástrojov.
AUTOMATICKÉ ZAROVNANIE
Tieto všetky upínacie systémy zdvihnú a usadia horný nástroj oproti medzikusu a a garantujú jeho perfketné zarovnanie.
BEZPEČNOSŤ
Ochrana proti vypadnutiu poskytuje "plnú bezpečnosť" pre všetky nástroje typu R1 bez potreby modifikácie.
PREVEDENIE
Tento systém je k dispozícii v manuálnej, pneumatickej a hydraulickej verzii.
INŠTALÁCIA
Inštalácia je rýchla a jednoduchá, systém sa montuje na štandardné intermediátory / medzikusy Rolleri. Nie je potrebná žiadna úprava na ohraňovacom lise.
NAPÁJANIE: PDU MOLT
- Reguluje tlak vzduchu na vstupe a výstupe okruhu
- Zásobuje vzduch z kompresora a zabezpečuje najlepšie uzavretie upínky
- V prípade poklesu tlaku vyšle do CNC elektrický signál a núdzovo zastaví ohraňovací lis
- Medzikusy sú spojené pneumatickými hadičkami a na zabezpečenie najlepšej uťahovacej sily je potrebný tlak od 12 do 16 barov (v závislosti od modelu)
- Séria TOP je k dispozícii s odolným ochranným puzdrom
ROL200 KDS PN Extreme
Pneumatický rýchloupínací systém pre horné nástroje typu R1, dĺžka = 150 mm, max. zaťaženie = 1000kN/m
