ROL3 MAN
| kód | Cena | |
|---|---|---|
| ROL3 MAN |
|
- POPIS
- VLASTNOSTI

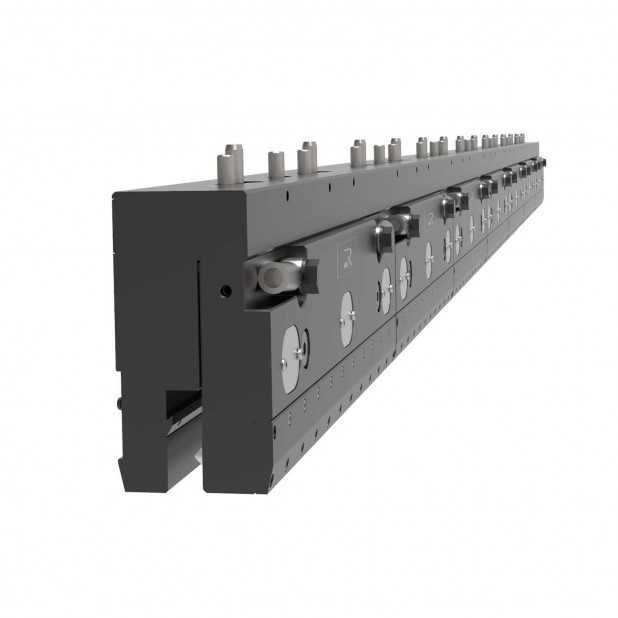

Manuálny rýchloupínací systém pre horné nástroje typu R3 / R7 / R8 / R10 / RX, dĺžka = 500 mm, materiál = C45/42Cr
Upínacie systémy ROL3 majú najširší výber pre akýkoľvek typ hraňovacieho lisu.
Ide o kompletnú zostavu s upínkami a ramenom, zostava môže byť pneumatická alebo hydraulická. Rozmery a dĺžky sú prispôsobené dĺžke barana ohraňovacieho lisu. Upínací systém ROL3 je vhodný pre náročné operácie a pre vysoké zaťaženie nástrojov, napr. pre 5000 kN/m až 10000 kN/m.
Materiál použitý na hlavný rám a všetky komponenty je vypočítaný pomocou metódy konečných prvkov (MKP), aby sa zaručila bezpečnosť.
Ide o rýchle, praktické a pohodlné riešenie.
UPÍNACÍ SYSTÉM HORNÝCH NÁSTROJOV

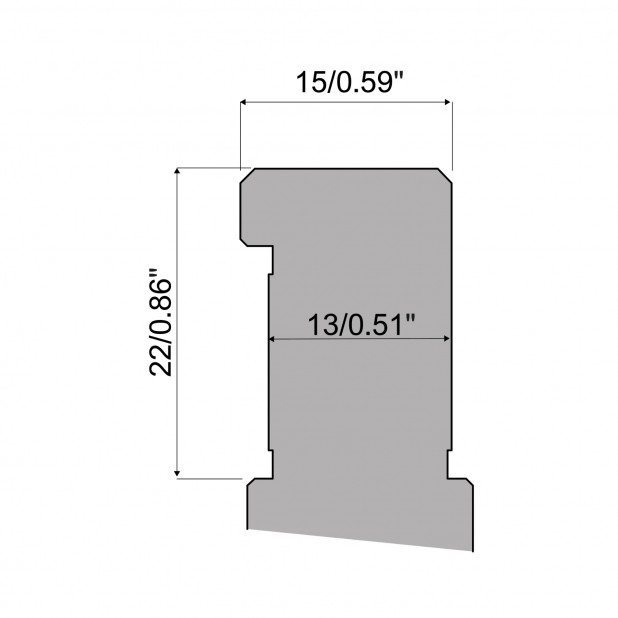

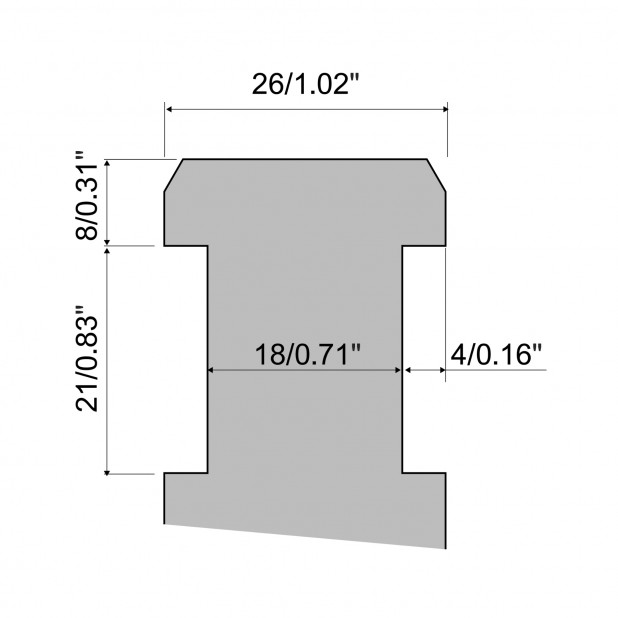

Upínací sytém ROL3 môže byť použitý pre ohraňovacie lisy LVD, Bystronic, Beyeler RFA-RF-R-S, Colly, Colgar, Ajial-Axial, EHT a Ursviken.
VÝMENA NÁSTROJOV

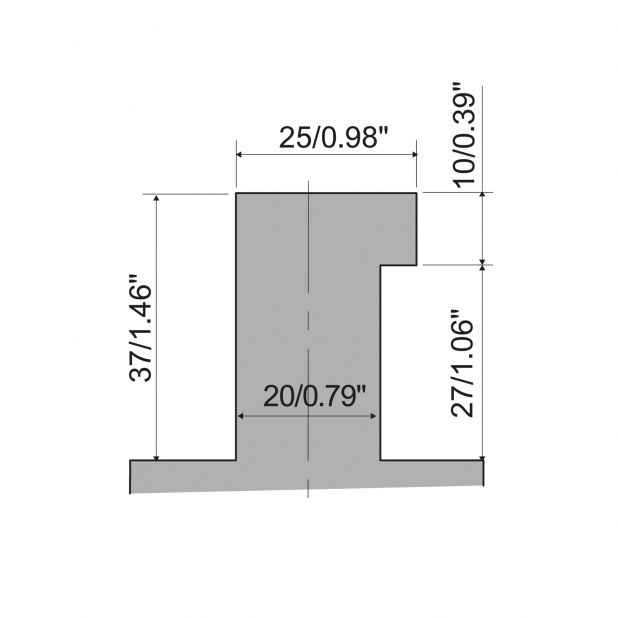

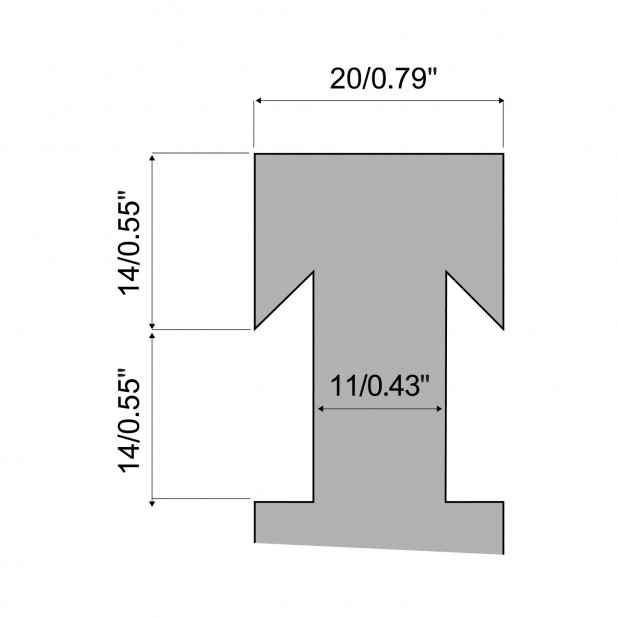

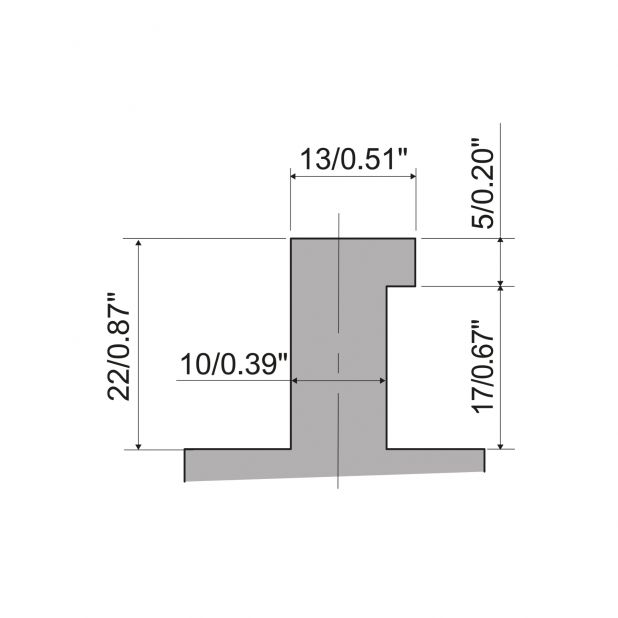

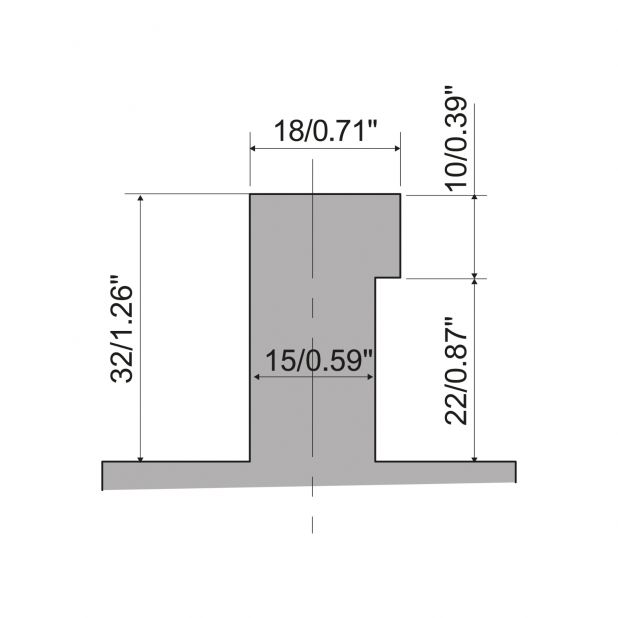

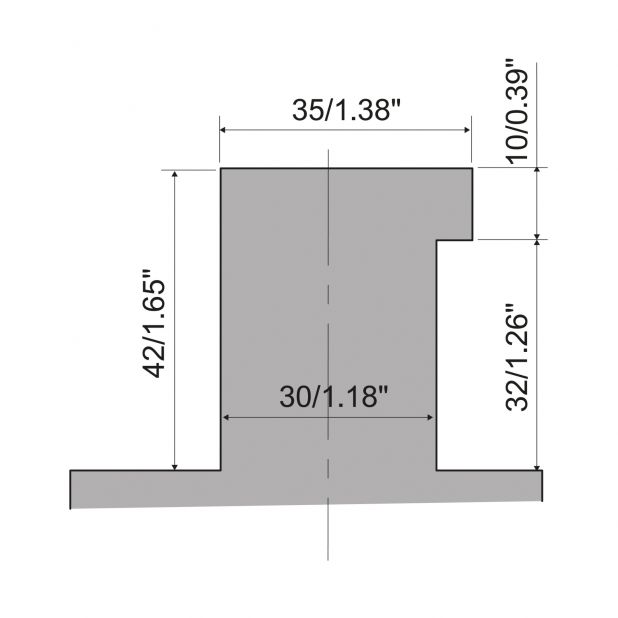

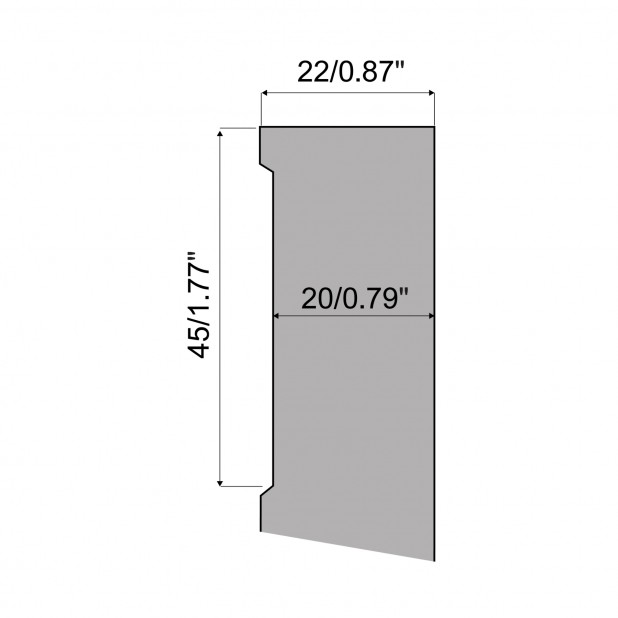

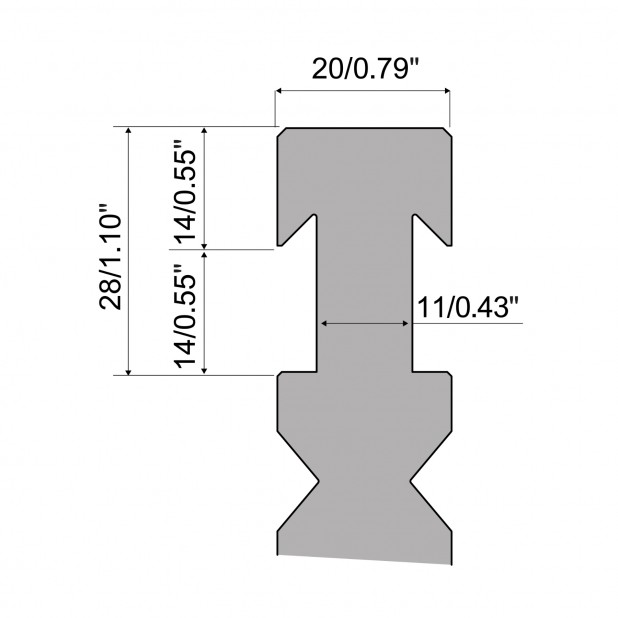

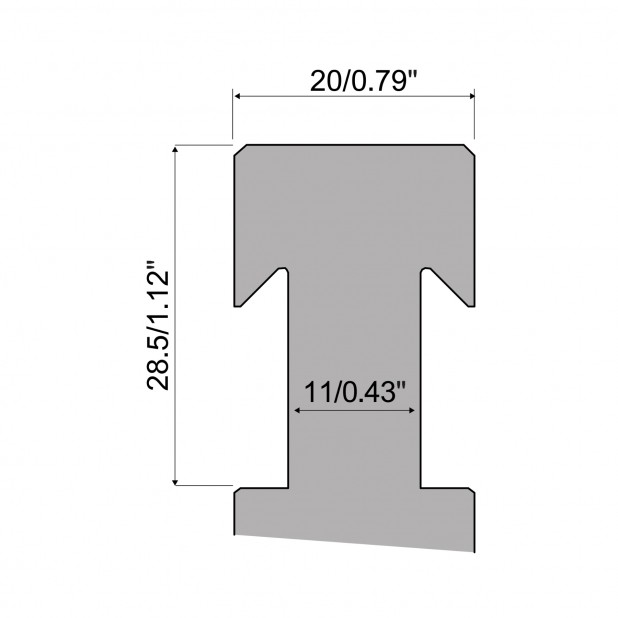

Horné nástroje typu R3 RFA, RF a R môžu byť vložené vertikálne, zatiaľ čo horné nástroje typu R3 S, R4 a R5 je možné vložiť horizontálne.
ZAROVNÁVANIE
Väčšina upínacích systémov typu R3 upne horné nástroje automaticky.
PREVEDENIE
Tento systém je k dispozícii v manuálnej, pneumatickej a hydraulickej verzii.
INŠTALÁCIA
Upínacie systémy ROL3 sa dajú upevniť na baran vďaka otvorom a skrutkám. Technici spoločnosti Rolleri pripravia počas fázy návrhu výkres výrobku.
Ak chcete upínky namontovať len priamo na baran, môžete použiť pôvodné rozmiestnenie otvorov.
Postup prepojenia systému s ohraňovacím lisom CNC je uvedený v návode na obsluhu.
