ROL3 MAN
Manuálny rýchloupínací systém pre horné nástroje typu R3 / R7 / R8 / R10 / RX, dĺžka = 500 mm, materiál = C45/42Cr
ROL3/2 HYD
| kód | Dĺžka | Cena | |
|---|---|---|---|
| ROL3/2 HYD | On request |
|
- POPIS
- VLASTNOSTI

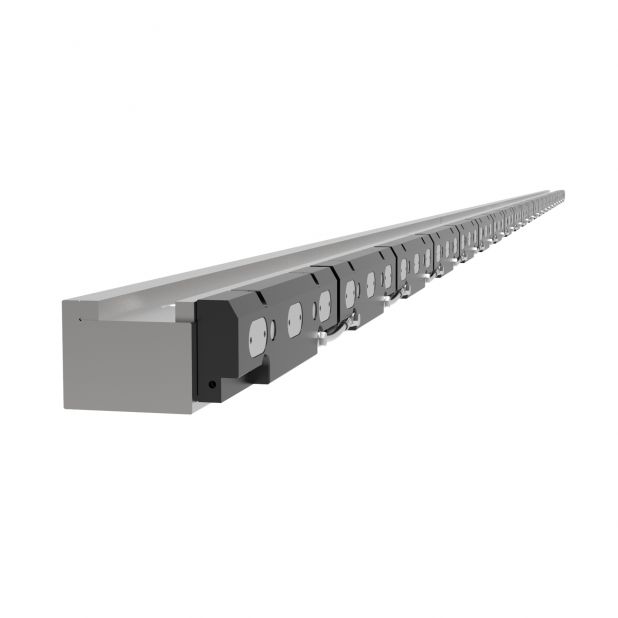

Hydraulický rýchloupínací systém pre spodné nástroje typu Colly, Axjal, Eht, Weinbrenner a Promecamower so základňou 60-90 mm, dĺžka = 1100-6100 mm, materiál = C45/42Cr, max. zaťaženie = 300kN/m
Upínacie systémy spodných nástrojov ROL3/2 sú vývojom upínacích systémov pre horné nástroje Colly, EHT, Weinbrenner a iné štadardné nástroje. Majú jednotný vzhľad s novým konštrukčným a estetickým dizajnom. Každý systém ROL3/2 je tepelne spracovaný tak, aby sa dosiahla správna tvrdosť kontaktných plôch systému s nástrojom. K dispozícii je niekoľko dĺžok od 1100 mm (3,608 ft) do 6100 mm (20,131 ft) pre akýkoľvek ohraňovací lis. Inštalácia ROL3/2 pozdĺž osi je možná vďaka nastaveniu TX.
Zmenšením celkových rozmerov sa zlepšil vzhľad, čo prinieslo aj ergonomické váhody používania.
SYSTÉM UPÍNANIA SPODNÝCH NÁSTROJOV
Systémy upínania spodných nástrojov ROL3/2 sú určené pre horné nástroje Colly, Axial, EHT a Weinbrenner a nástroje pre vysokú zátaž Promecam so základňou 60 mm a 90 mm
PREVEDENIE
Tento systém je k dispozícii v pneumatickej a hydraulickej verzii.
INŠTALÁCIA
Upínacie systémy ROL3/2 sa dajú namontovať na stôl ohraňovacieho lisu vďaka otvorom a skrutkám. Technici spoločnosti Rolleri pripravia počas fázy návrhu výkres výrobku.
Ak chcete upínky namontovať len priamo na horný baran, môžete použiť pôvodné rozmiestnenie otvorov.
Postup prepojenia systému s ohraňovacím lisom CNC je uvedený v návode na obsluhu.
ZDROJ NAPÁJANIA: HPU-E/1
- Pripojenie k CNC na ovládanie otvárania a zatvárania
- V prípade poklesu tlaku vyšle do CNC elektrický signál a núdzovo zastaví ohraňovací lis
- Pracuje pri napätí 220-380 V
- Tlak 30/80/160 BAR
